Compactador Automático de Solos
Cód. MS40
O equipamento Compactador Automático de Solos realiza a compactação automática de amostras de solos facilitando a execução de ensaios, reduzindo a intervenção manual e aumentando a eficiência de laboratórios de geotecnia, permitindo que a compactação seja realizada de forma controlada e uniforme, assegurando que os resultados atendam às especificações exigidas com maior confiabilidade e em menor tempo de execução.
Descrição
Os solos apresentam grande variação na sua constituição e nas suas características mecânicas. Portanto, compreender o comportamento dos solos é essencial para a realização de projetos, dimensionamento e avaliação adequada de estruturas de engenharia que envolvem sua aplicação.
Para a determinação de algumas destas características mecânicas dos solos, são necessários ensaios em laboratório que, dentro de diversos processos distintos, podem compor a compactação mecânica do solo, tanto como processo principal quanto como preparação do corpo-de-prova. Dentre estes, destacam-se o ensaio Proctor.
O Ensaio de Compactação Proctor é um método padrão de laboratório para determinar a máxima densidade seca e a umidade ótima para compactação de um solo. Ele é usado para definir as especificações de compactação do solo em projetos de construção de estradas, ferrovias, aterros sanitários, barragens, entre outros. O ensaio foi desenvolvido pelo engenheiro americano Ralph Roscoe Proctor em 1933 e é amplamente utilizado em todo o mundo.
Com o avanço da tecnologia, a compactação de solos passou por inovações, incluindo o desenvolvimento de equipamentos que automatizam o processo, garantindo maior precisão e repetibilidade nos ensaios. O equipamento MS40 – Compactador Automático de Solos, foi projetado com o objetivo de realizar a compactação automática de amostras de solos, facilitando a execução de ensaios, reduzindo a intervenção manual e aumentando a eficiência de laboratórios de geotecnia. Esse equipamento permite que a compactação seja realizada de forma controlada e uniforme, assegurando que os resultados atendam às especificações exigidas com maior confiabilidade e em menor tempo de execução.
Características

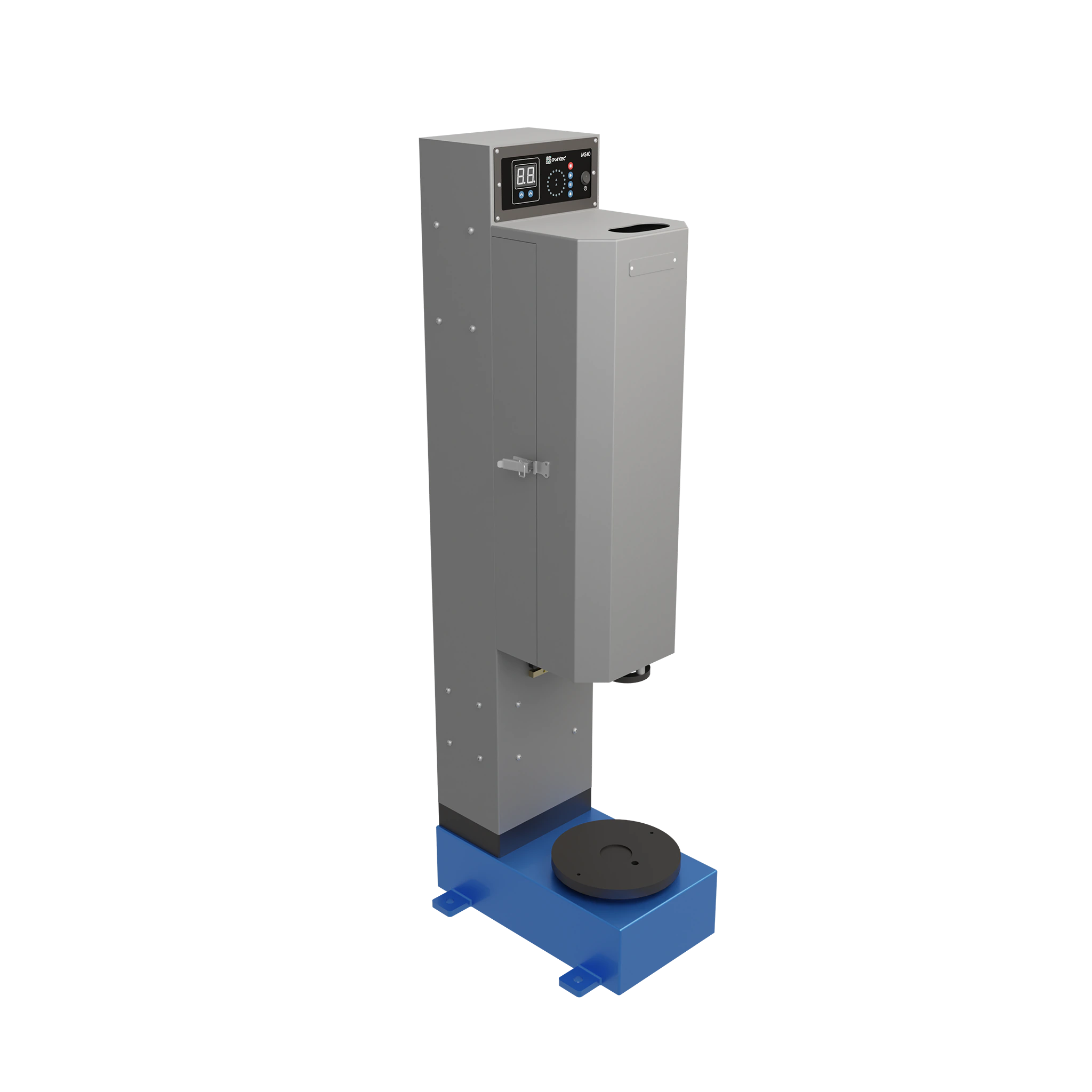

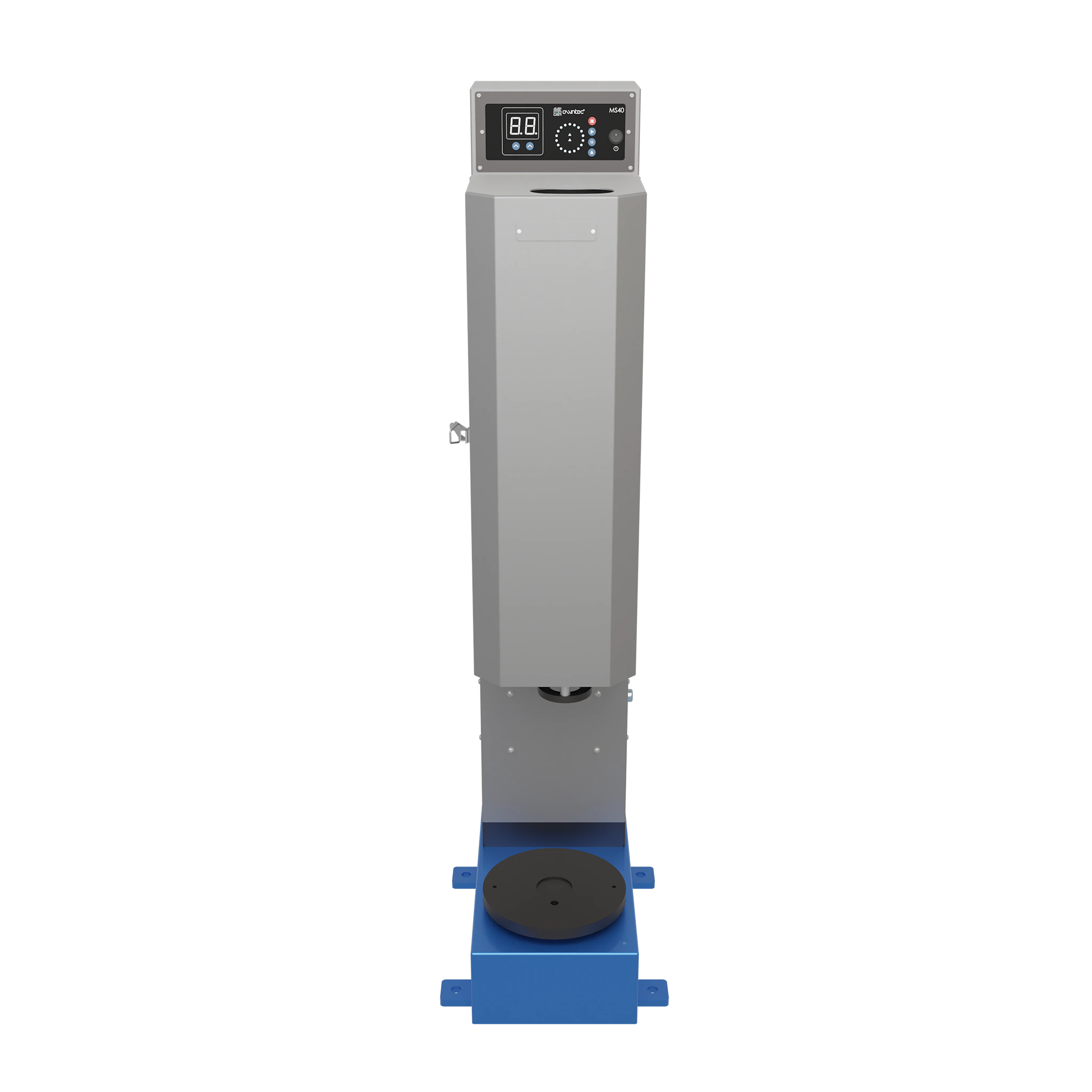

O equipamento MS40 – Compactador de Solo Automático é composto por uma estrutura de aço que integra a interface de controle, os componentes de operação e os sistemas de movimentação mecânica necessários para o processo de compactação de solos.
O processo de compactação do equipamento ocorre através da elevação e liberação sequenciada do soquete de compactação pelo conjunto de movimentação vertical em conjunto com a rotação sincronizada do molde fixado na base giratória. Alternativamente, em moldes de diâmetros maiores, o conjunto guia de movimentação realiza a movimentação longitudinal do soquete de compactação garantindo a compactação uniforme de toda a área superficial
da amostra de solo.
Permitindo diferentes intensidades de aplicação de energia especificadas nas normativas técnicas para ensaios Proctor (normal e modificado), o soquete de compactação possui um adaptador de peso removível. Com a inserção ou remoção deste adaptador, o peso do soquete pode ser ajustado, consequentemente alterando a energia de compactação aplicada à amostra de solo.
O painel de controle do equipamento compõe as funções de acionamento do conjunto de movimentação vertical, do conjunto guia de movimentação e da base giratória, assim como a parametrização do número de golpes do ciclo de cada ensaio.
O Compactador Automático de Solos apresenta como características e especificações técnicas:
• Dimensões do equipamento: 380 mm x 490 mm x 1440 mm (LxPxH);
• Motor elétrico monofásico 370 W (1 unidade);
• Motor síncrono de ímã permanente 70 W (1 unidade);
• Peso do equipamento: 170 kg;
• Configurações de ensaio:
Compactação leve – 2500 g / 305 mm de altura de queda;
Compactação pesada – 4500 g / 457 mm de altura de queda;
• Número de golpes: 30 a 32 golpes por minuto;
• Movimentação rotacional do molde;
• Movimentação longitudinal do soquete (compactação pesada);
• Interface de controle;
• Tensão: 220 V - Corrente: 1,68 A - Potência: 370 W;
• Ligação à rede elétrica por meio de conector tripolar.
Acessórios (opcionais)
• Moldes de compactação ASTM D698-12 (Ø101,6 x 116,4 mm e Ø152,4 x 116,4 mm);
• Moldes de compactação NBR 7182 (Ø100 x 127,3 mm e Ø152,4 x 177,8 mm);
• Moldes de compactação (Ø100 x 200 mm e Ø150 x 300 mm).
