Triaxial Estático

Cód. MS154

O equipamento Triaxial Estático possibilita ensaios para a obtenção da resistência ao cisalhamento de solos, deformabilidade e/ou poropressões

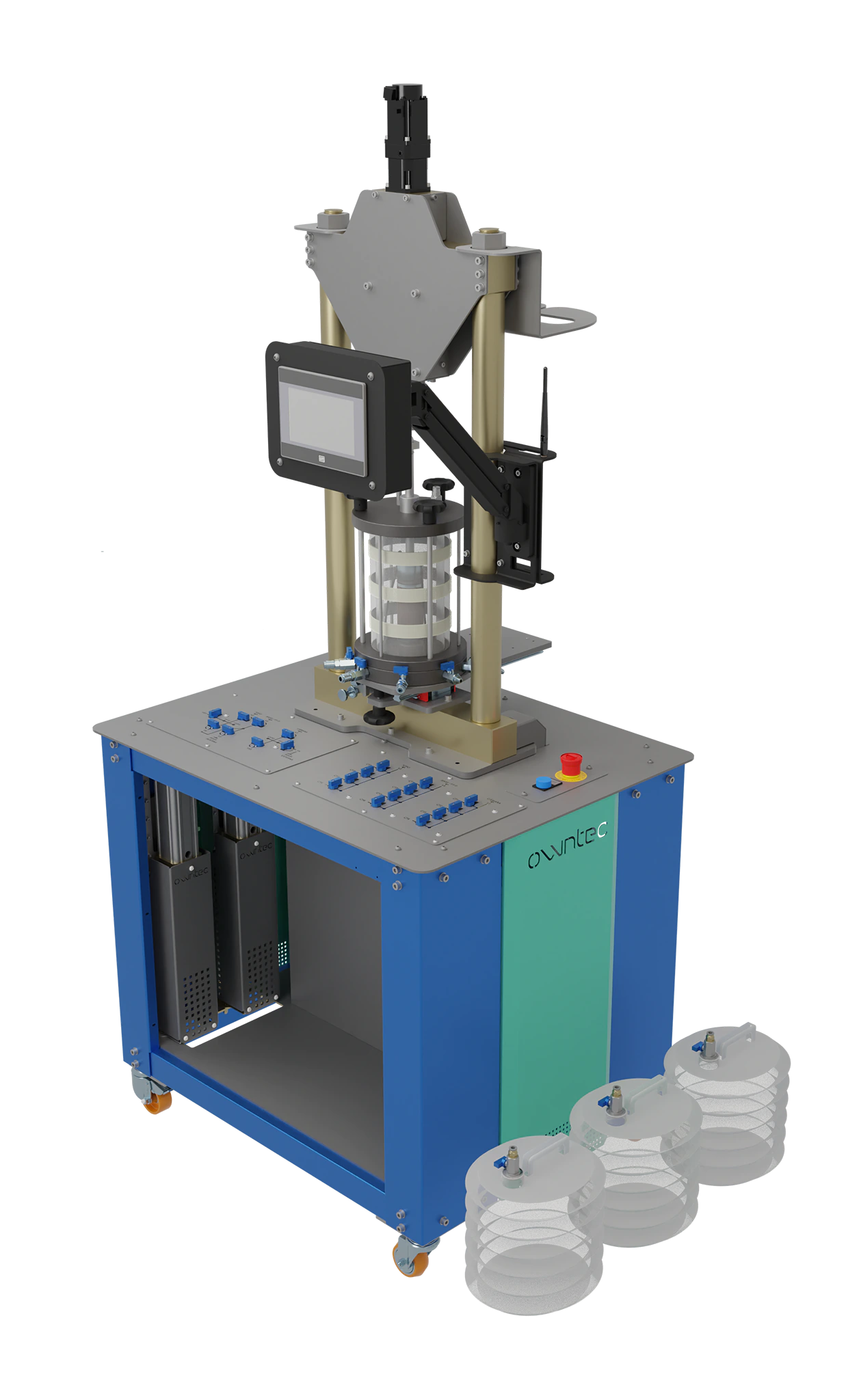

Vista Direita Triaxial Estático - Adensado drenado (CD) - Adensado não drenado (CU) - Não adensado não drenado (UU) - com ou sem saturação - Ensaio adensado anisotropicamente - com ou sem drenagem - Compressão simples - CAU CD CU UU CAD

Descrição
Características
Aplicações

Os solos, de modo geral, apresentam grande variação na sua constituição e nas suas características mecânicas. Conhecer suas propriedades e comportamentos mostra-se crucial para a confiabilidade do projeto e execução de obras civis geotécnicas.

O equipamento MS 154 – Triaxial Estático possibilita a realização de ensaios triaxiais para a obtenção da resistência ao cisalhamento dos solos, incluindo informações quanto à deformabilidade e/ou poropressões. Com o equipamento é possível realizar ensaios triaxiais estáticos que permitem simular diferentes condições de drenagem e níveis de tensão de interesse para o problema geotécnico em estudo, sem imposição prévia do plano de ruptura. O equipamento Triaxial, de maneira prática, fácil e versátil, possibilita realizar a saturação do corpo de prova pelos processos de percolação com pressão positiva e negativa e por contrapressão. Em termos de ensaios, é possível realizar os seguintes tipos de ensaios triaxiais estáticos:

UU (Q) – ensaio triaxial não-adensado e não-drenado, conforme Norma ASTM D2850-2015;
CU ou CIU (R) – ensaio triaxial adensado isotropicamente e não-drenado conforme Normas ASTM D4767-2011 e ISO 17892.9-2018;
CD ou CID (S) - ensaio triaxial adensado isotropicamente e não-drenado conforme Normas ASTM D4767-2011 e ISO 17892.9-2018;

Opcionais:

CAU - ensaio triaxial adensado anisotropicamente e não-drenado conforme Norma ISO-17892-9-2018;
CAD - ensaio triaxial adensado anisotropicamente e drenado conforme Norma ISO-17892-9-2018;
CK₀U - ensaio triaxial adensado com deformação lateral impedida e não drenado;
CK₀D - ensaio triaxial adensado com deformação lateral impedida e drenado;
E-UU - ensaio triaxial de extensão axial não-adensado e não-drenado;
E-CU - ensaio triaxial de extensão axial adensado isotropicamente e não-drenado;
E-CD - ensaio triaxial de extensão axial adensado isotropicamente e drenado;
E-CAU - ensaio triaxial de extensão axial adensado anisotropicamente e não-drenado;
E-CAD - ensaio triaxial de extensão axial adensado anisotropicamente e drenado;
E-CK₀U - ensaio triaxial de extensão axial adensado com deformação lateral impedida e não-drenado;
E-CK₀D - ensaio triaxial de extensão axial adensado com deformação lateral impedida e drenado;
EL-UU - ensaio triaxial de extensão lateral não-adensado e não-drenado;
EL-CU - ensaio triaxial de extensão lateral adensado isotropicamente e não-drenado;
EL-CD - ensaio triaxial de extensão lateral adensado isotropicamente e drenado;
EL-CAU - ensaio triaxial de extensão lateral adensado anisotropicamente e não-drenado;
EL-CAD - ensaio triaxial de extensão lateral adensado anisotropicamente e drenado;
EL-CK₀U - ensaio triaxial de extensão lateral adensado com deformação lateral impedida e não-drenado;
EL-CK₀D - ensaio triaxial de extensão lateral adensado com deformação lateral impedida e drenado.

Complementos de apoio a operação:

Saturação por gravidade, por vácuo ou outro sistema de pressões;
Saturação por contrapressão com cálculo automático do Parâmetro B;
Adensamento Isotrópico pode ser aplicado de duas formas:
- Incremental;
- Contínuo;
Adensamento Anisotrópico pode ser realizado com as três combinações abaixo:
- Isotrópico + p’ constante + k constante;
- k constante;
- Isotrópico + p’ constante.
Controle manual dos CVPs com funcionalidades de manutenção de pressão, medição de volume e avanço e recuo acelerado que permitem um enchimento do sistema de forma rápida;
Tela de correções acessível para alteração de valores;
Tela de ajustes para definições de aquisição de dados e critérios de finalização de ensaio

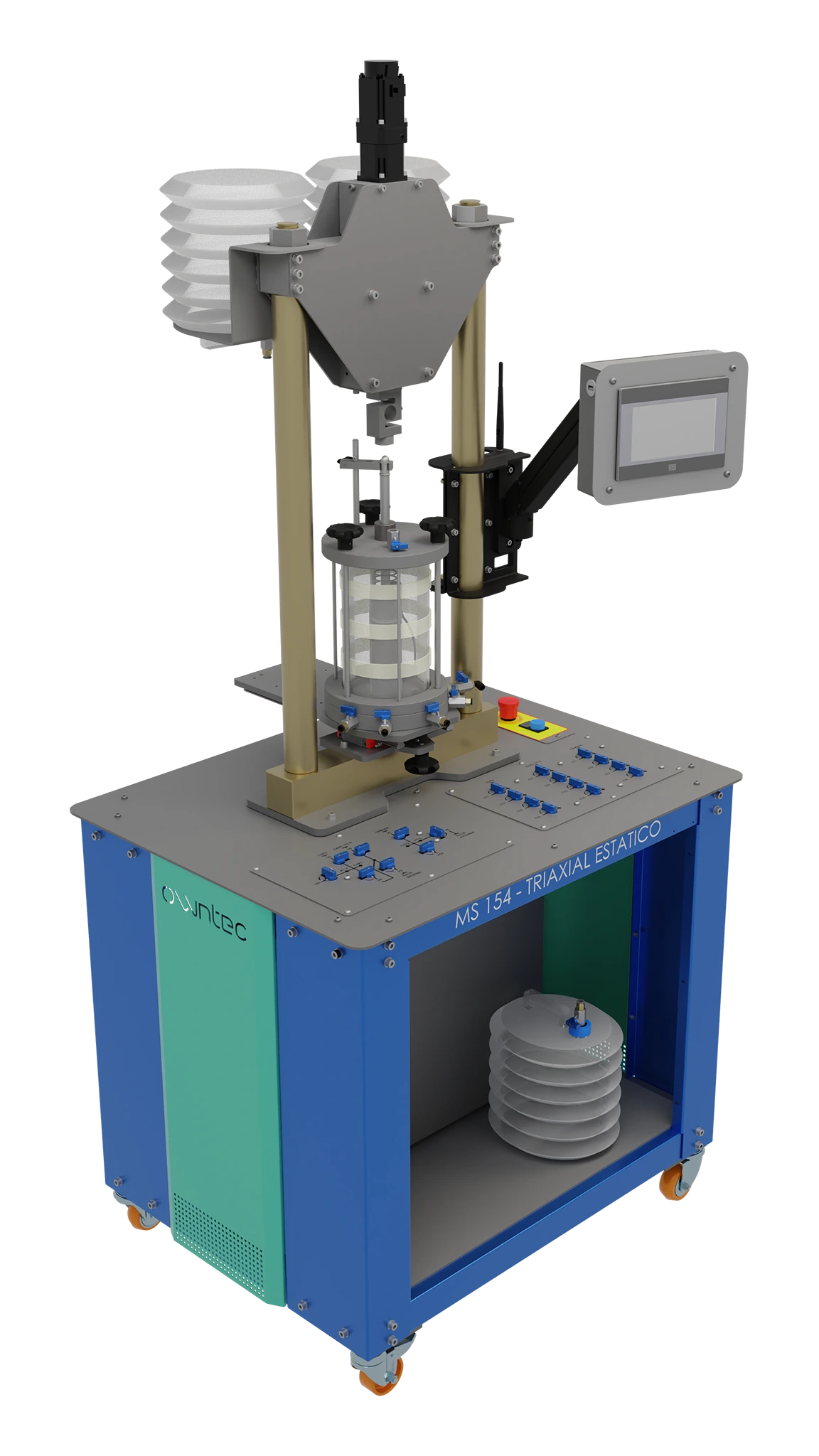

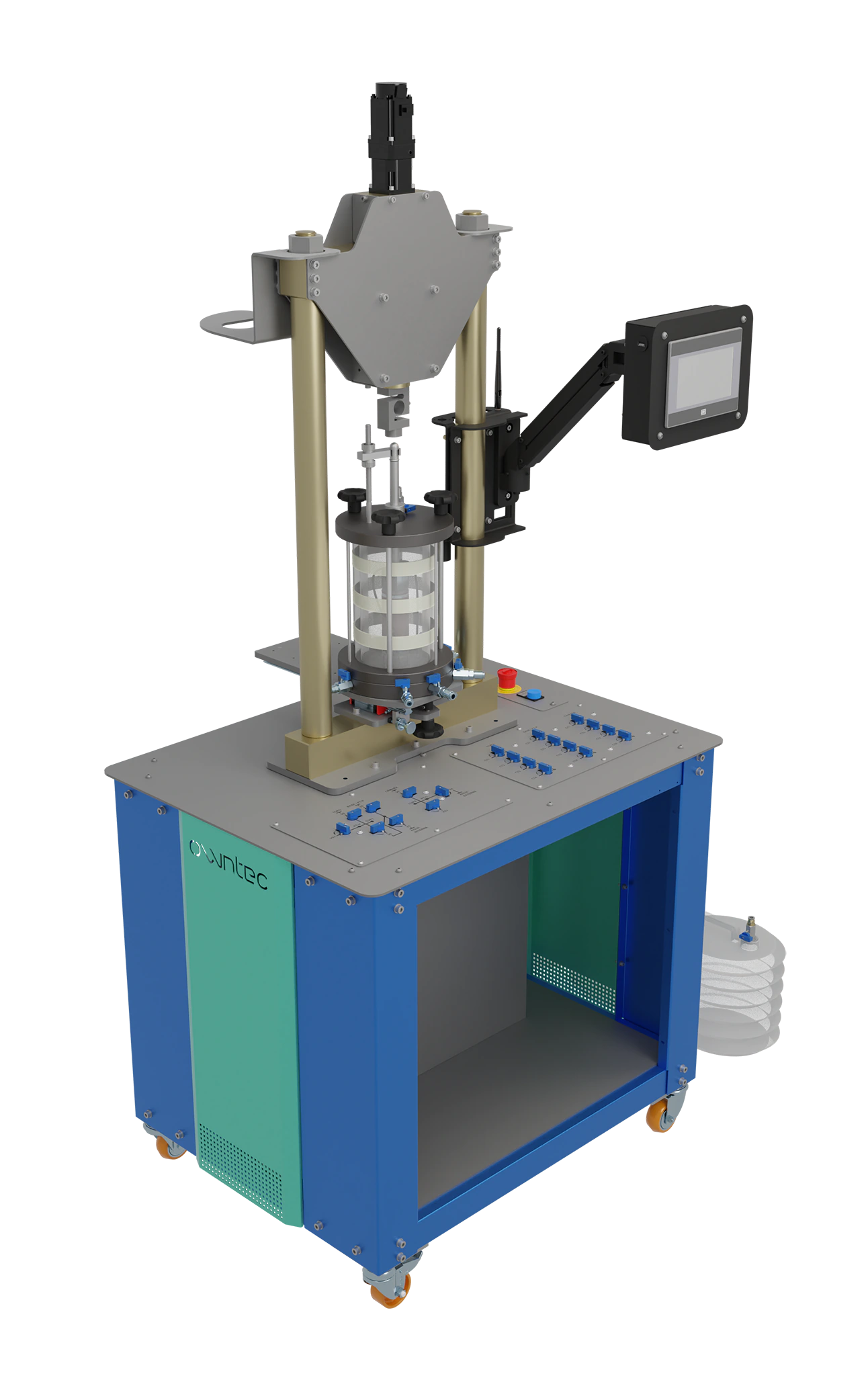

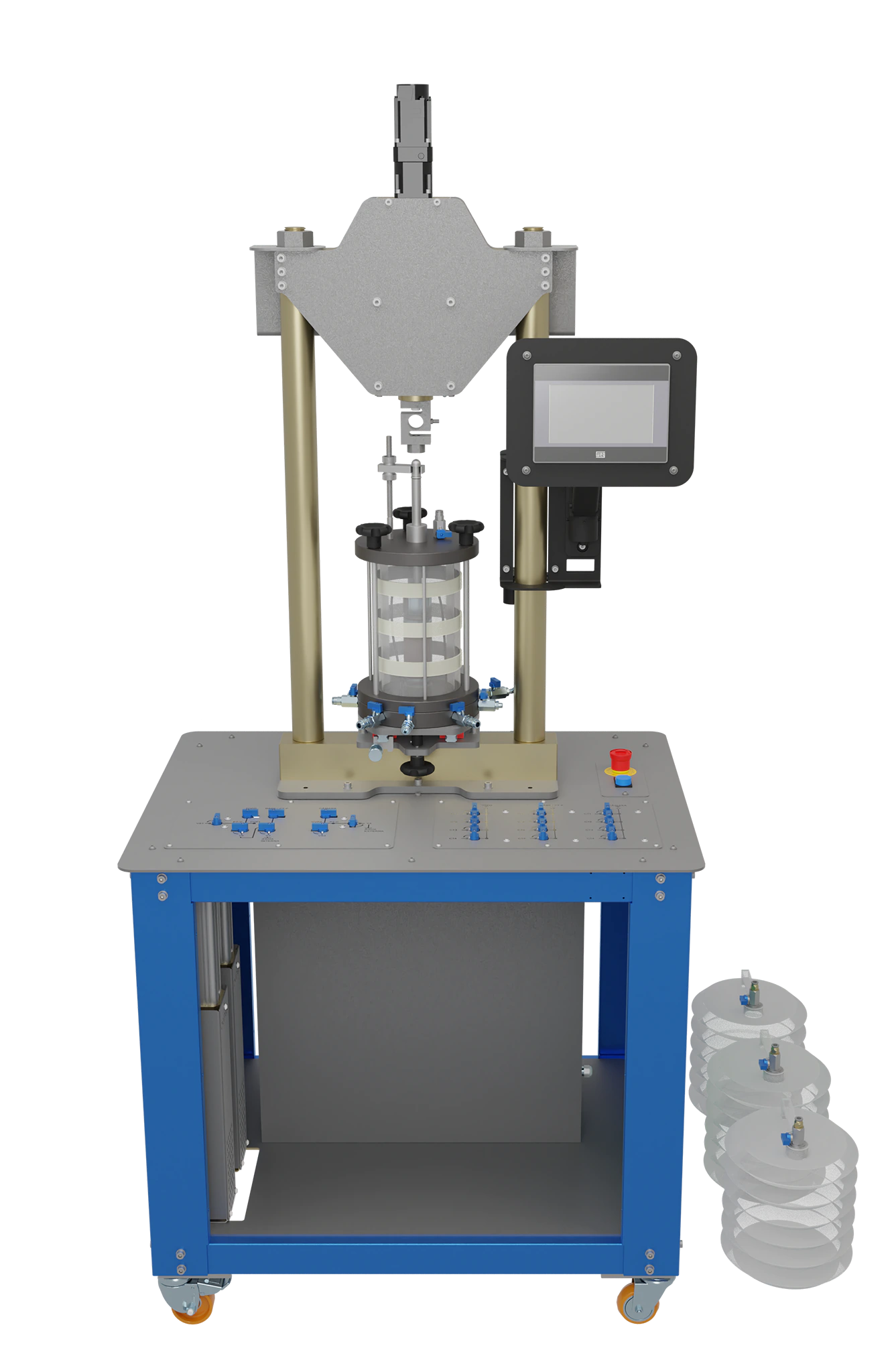

O equipamento é composto pela combinação dos seguintes conjuntos: a prensa, o painel de comando, o sistema de controle de volume e pressão (CVP), as células triaxiais e o software.

O sistema de possui duas unidades de controle de volume e pressão, contendo motores de passo, pistão, cilindro, transdutores de pressão, válvulas e conexões pneumáticas do tipo engate rápido.

Através deste sistema é possível controlar as pressões em diferentes pontos de maneira independente e também efetuar a medição da variação do volume em ensaios específicos. O direcionamento dos fluxos e a medição das pressões é realizado através do manifold. A célula triaxial é composta por uma base e cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Aceita corpos de prova (CPs) com dimensões de Ø50 x 100 mm. Possui conectados em sua base registros de esfera com conexões de engate rápido para conexão com a câmara, a base e o topo, permitindo a aplicação e leitura da pressão confinante, da poropressão e do vácuo.

O software integrado ao equipamento permite o controle do ensaio por meio da interface homem-máquina (IHM) do equipamento, onde pode ser realizada a parametrização (definindo o tipo de ensaio, velocidade, curso, pressões etc), o controle da operação (início e finalização do teste) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o teste).

Dimensões do equipamento: 740 X 950 X 2090 mm (LxCxA).

Uma Prensa

Servomotor com redutor planetário;
Sensor de força (1 unidade): célula de carga com capacidade de 1000 kgf com resolução de 0,1 kgf;
Capacidade máxima de carga: 1000 kgf;
Velocidade de operação configurável: 0,001 a 10 mm/min;
Frequência: 1 Hz - Ciclo de 0,1 s de carga e 0,9 s de repouso;
Curso do pistão: 100 mm;
Alimentação elétrica: 220 V – 50/60 Hz;
Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança);

Dois Sistemas de Controle de Volume e Pressão

Cada uma contém os seguintes itens:

Um motor de passo e redutor;
Um conjunto cilindro e pistão;
Capacidade de pressurização: 0 – 1,0 MPa;
Capacidade volumétrica: 200 cc;
Resolução: 1 KPa / 0,01 cc;
Alimentação elétrica: 110/220 V – 50/60 Hz;
Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial;

Manifold

Manifold em alumínio;
Válvulas de esfera;
Três sensores de pressão: -0,1 a 1,0 MPa;

Uma Célula para ensaio triaxial

Pressão suportada 1,0 MPa;
Camisa em acrílico;
Registros de esfera com conexão de engate rápido (câmara, topo e base);
Para corpos de prova de Ø50 x 100 mm:
- Base e cabeçote em alumínio de Ø50 x 100 mm;
- Duas pedras porosas sinterizadas Ø50 mm;
- Duas membranas de látex para corpos de prova de Ø50 mm;
- Quatro anéis o’rings para Ø50 mm.

Acessórios opcionais

Expansor de membrana látex de Ø35 x 70 mm e Ø50 x 100 mm;
Mole bipartido para corpos de prova de Ø35 x 70 mm e Ø50 x 100 mm;
Soquetes com energia de compactação de 2,5 kgf ou 4,53 kgf.
Para corpos de prova de Ø35 x 70 mm:
- Base e cabeçote em alumínio de Ø35 x 70 mm;
- Duas pedras porosas sinterizadas de Ø35 mm;
- Duas membranas de látex para corpos de prova de Ø35 mm;
- Quatro anéis o’rings para Ø35 mm.

O equipamento permite a realização de atividades práticas relacionadas abaixo:

Ensaio adensado drenado (CD), com ou sem saturação;
Ensaio adensado não drenado (CU), com ou sem saturação;
Ensaio não adensado não drenado (UU), com ou sem saturação;
Ensaio adensado anisotropicamente, com ou sem drenagem;
Ensaio de compressão simples.

Sob consulta é possível implementar normas internacionais ou outras condições específicas que se pretenda analisar;
