Características

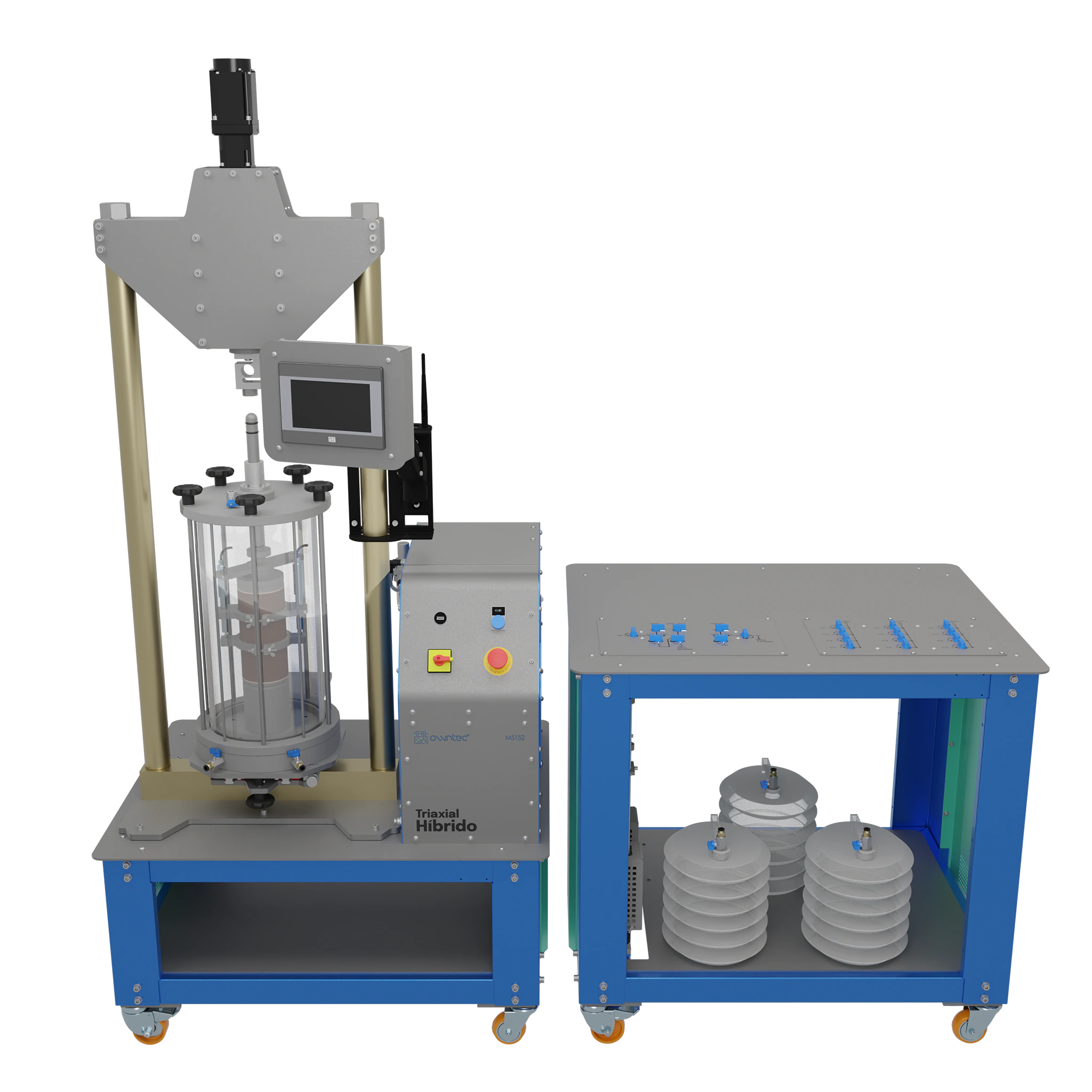

O equipamento é composto pela combinação dos seguintes conjuntos: a prensa, o painel de comando, o sistema de controle de volume e pressão (CVP), as células triaxiais e o software.

A prensa está instalada sobre uma bancada móvel de aço com pintura anticorrosiva, é constituída por um robusto esqueleto em aço com tratamento anticorrosivo, que dá suporte ao sistema de movimentação e aplicação de carga sobre o corpo de prova.

O sistema de movimentação e aplicação da carga na amostra, possibilita a realização de ensaios em diferentes velocidades de avanço. As velocidades de avanço são mantidas constantes independente da deformação e da carga aplicada no corpo de prova.

As medições de força são realizadas por uma célula de carga calibrada e os deslocamentos diretamente pelo sistema. Esse conjunto de sensores são de padrão industrial e de alta qualidade.

O sistema de possui duas unidades de controle de volume e pressão, contendo motores de passo, pistão, cilindro, transdutores de pressão, válvulas e conexões pneumáticas do tipo engate rápido.

Através deste sistema é possível controlar as pressões em diferentes pontos de maneira independente e também efetuar a medição da variação do volume em ensaios específicos. O direcionamento dos fluxos e a medição das pressões é realizado através do manifold. As células triaxiais são compostas por uma base e cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Aceitam corpos de prova (CPs) de acordo com os ensaios em questão: Ø50 x 100 mm para ensaios Estáticos; Ø100 x 200mm para ensaios Dinâmicos. Possuem registros de esfera com conexões de engate rápido para conexão com a câmara, a base e o topo, permitindo a aplicação e leitura da pressão confinante, da poropressão e do vácuo.

O software integrado ao equipamento permite o controle do ensaio por meio da interface homem-máquina (IHM) do equipamento, onde pode ser realizada a parametrização (definindo o tipo de ensaio, velocidade, curso, pressões etc), o controle da operação (início e finalização do teste) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o teste).

O equipamento possui ainda um painel de comando contendo chave geral, dispositivo IDR, botão de emergência, rele de segurança com reset e uma saída para pendrive, onde são salvos os dados dos ensaios que podem ser abertos em planilhas Excel para análises posteriores e geração de relatórios.

O equipamento apresenta como características e especificações técnicas:

Dimensões totais do equipamento: 740 X 2000 X 2090 mm (LxCxA).

Uma Prensa

• Servomotor com redutor planetário;
• Sensor de força (1 unidade): célula de carga com capacidade de 1000 kgf com resolução de 0,1 kgf;
• Capacidade máxima de carga: 1000 kgf;
• Velocidade de operação configurável: 0,001 a 10 mm/min;
• Frequência: 1 Hz - Ciclo de 0,1 s de carga e 0,9 s de repouso;
• Curso do pistão: 100 mm;
• Alimentação elétrica: 220 V – 50/60 Hz;
• Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
• Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança);

Dois Sistemas de Controle de Volume e Pressão

Cada uma contém os seguintes itens:

• Um motor de passo e redutor;
• Um conjunto cilindro e pistão;
• Capacidade de pressurização: 0 – 1,0 MPa;
• Capacidade volumétrica: 200 cc;
• Resolução: 1 KPa / 0,01 cc;
• Alimentação elétrica: 110/220 V – 50/60 Hz;
• Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial;

Manifold

• Manifold em alumínio;
• Válvulas de esfera;
• Três sensores de pressão: -0,1 a 1,0 MPa;

Uma Célula para ensaio Triaxial Estático

• Pressão suportada 1,0 MPa;
• Camisa em acrílico;
• Registros de esfera com conexão de engate rápido (câmara, topo e base)
• Para corpos de prova de Ø50 x 100 mm:
  • Base e cabeçote em alumínio de Ø50 x 100 mm;
  • Duas pedras porosas sinterizadas Ø50 mm;
  • Duas membranas de látex para corpos de prova de Ø50 mm;
  • Quatro anéis o’rings para Ø50 mm.

Uma Célula para ensaio Triaxial Dinâmico

• Pressão suportada 500kPa (5bar);
• Camisa em acrílico;
• Registros de esfera com conexão de engate rápido (câmara, topo e base)
• Comporta corpos de prova de Ø100 x 200 mm;
• Base e cabeçote em alumínio, tirantes em aço inox;
• Duas pedras porosas sinterizadas de Ø100 mm;
• Duas membranas de látex para corpos de prova de Ø100 mm;
• Quatro anéis o’rings para Ø100 mm.
• Eixo guiado de baixo atrito para aplicação de carga;
• Dois sensores de deslocamento com regulagem de altura;

Acessórios opcionais

• Encamisador de membrana látex de Ø35 x 70 mm, Ø50 x 100 mm, Ø100 x 200 e Ø150 x 300mm;
• Molde bipartido para corpos de prova de Ø35 x 70 mm e Ø50 x 100 mm;
• Molde tripartido para corpos de prova de Ø100 x 200 e Ø150 x 300mm
• Soquetes com energia de compactação de 2,5 kgf ou 4,53 kgf.
• Para corpos de prova de Ø35 x 70 mm:
  • Base e cabeçote em alumínio de Ø35 x 70 mm;
  • Duas pedras porosas sinterizadas de Ø35 mm;
  • Duas membranas de látex para corpos de prova de Ø35 mm;
  • Quatro anéis o’rings para Ø35 mm.
• Para corpos de prova de Ø150 x 300 mm:
  • Base e cabeçote em alumínio de Ø150 mm;
  • Duas pedras porosas sinterizadas de Ø150 mm;
  • Duas membranas de látex para corpos de prova de Ø150 mm;
  • Quatro anéis o’rings para Ø150 mm.
