Triaxial Dinâmico – Módulo de Resiliência
Cód. MS151
Triaxial Dinâmico - Módulo de Resiliência permite ensaios triaxiais relacionados à determinação do módulo de resiliência e deformação permanente do solo
Descrição
Os solos de subleito, bem como os solos e britas que constituem as camadas dos pavimentos, as quais podem ser compostas por um único material ou por múltiplas opções de misturas melhoradas ou estabilizadas granulometricamente ou quimicamente, apresentam grande variação na sua constituição e nas suas características mecânicas. Assim, conhecer o seu comportamento é fundamental para que seja possível realizar o dimensionamento das mais variadas estruturas multicamadas de forma racional e otimizada.
Um parâmetro imprescindível para a realização das adequadas análises mecanísticas das supracitadas estruturas é o Módulo de Resiliência das camadas que as compõem. Outra informação importante em muitos estudos é o comportamento das camadas quanto às deformações permanentes sofridas ao serem submetidas a carregamentos repetidos. Em laboratório, tais informações são experimentalmente obtidas por meio de ensaios triaxiais dinâmicos, nos quais corpos de prova são submetidos a aplicações de cargas cíclicas, cujos resultados permitem gerar modelos de comportamento.
Através de uma interface touchscreen, é possível programar o equipamento para produzir diferentes condições de cargas cíclicas ou velocidades de avanço, sendo pré-programado os ensaios conforme as normas DNIT 134/2018-ME, DNIT 181/2018-ME, DNIT 179/2018-IE, sendo possível também o emprego de normas internacionais ou outras condições que queira analisar (sob consulta).
Características

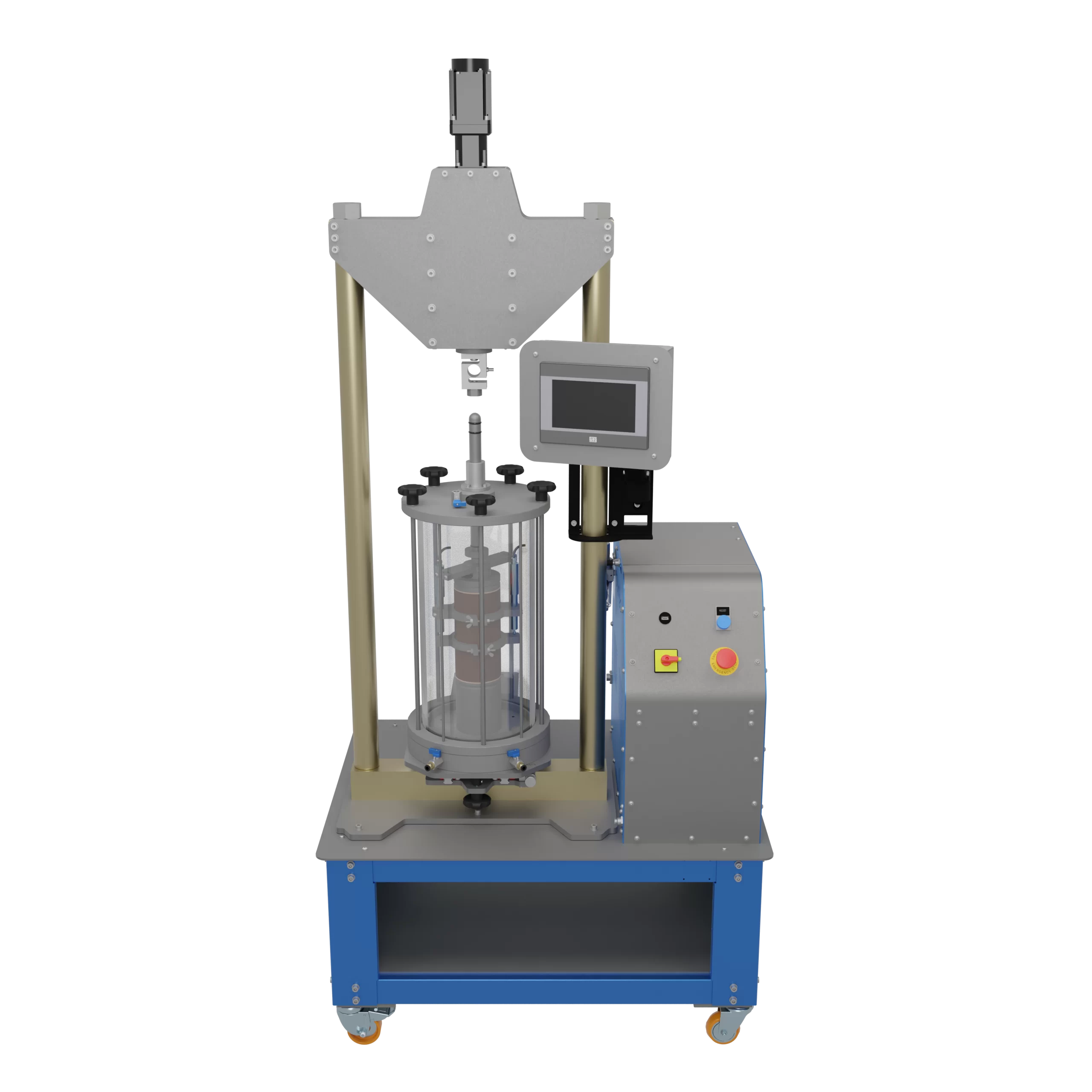

Equipamento constituído por uma bancada móvel, com estrutura em aço que dá suporte a prensa de carga dinâmica, a célula triaxial, ao sistema pneumático de controle de pressão e ao painel de comando.
A prensa é constituída por uma robusta estrutura de aço, sendo a movimentação realizada pelo topo superior, acionada por um servomotor que movimenta o pistão de carga, onde também se encontra instalada a célula de carga e na parte inferior encontra-se o pedestal para instalação da célula triaxial.
Com a aplicação de cargas cíclicas é possível realizar o ensaio de Módulo de Resiliência a uma frequência de 1 Hz, sendo o pulso (carga aplicada) de 0,1 s e o tempo de repouso de 0,9 s, enquanto para o Ensaio de Deformação Permanente a frequência pode ser escolhida entre 1, 2 e 5 Hz.
A célula triaxial é composta por uma base e um cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Aceita corpos de prova (CPs) de Ø100 x 200 mm (ou outros como opcionais). Possui conectados em sua base registros de esfera com conexões de engate rápido para conexão em diferentes pontos internos da célula (pressão confinante, poropressão e contrapressão). No cabeçote estão instalados dois sensores de deslocamento, diametralmente opostos, para a medição dos deslocamentos do corpo de prova e em sua base os espaçadores para ajustes de altura de medição.
O sistema pneumático de controle de pressão é composto por uma válvula de regulagem, manômetro, filtros, regulador eletromecânico, sensor de pressão e conexões, permite aplicar e manter pressões conforme a necessidade do operador ou previamente programadas conforme normas.
O painel de comando do equipamento segue as normas de segurança, sendo a alimentação elétrica realizada por um cabo multipolar com plug industrial e possuindo interruptor diferencial residual (IDR), disjuntores, contatoras de segurança, relé de segurança, chave geral de energização com bloqueio, botão de emergência com trava e botão de reset do relé de segurança.
No painel também encontra-se instalada a IHM (interface homem-máquina), onde é realizada toda a parametrização do equipamento (velocidade de operação, deslocamentos, esforços etc.), o controle da operação do equipamento (início do teste e finalização do teste) e o monitoramento de variáveis relacionadas ao teste (apresentação numérica e gráfica de variáveis como deslocamentos, forças e tensões aplicadas durante o teste).
Os dados obtidos durante os testes são armazenados em arquivo com formato compatível com planilhas Excel em uma mídia (pen drive) para posterior utilização em análise mais detalhadas.
O equipamento MS 151 – Triaxial Dinâmico apresenta como características e especificações técnicas:
- Dimensões totais: 740 x 950 x 2090 mm (LxCxA);
- Interface Homem-Máquina (IHM) 7” touchscreen;
- Uma entrada para pendrive;
- Alimentação elétrica: 220 V – 50/60 Hz;
- Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
- Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança);
Uma Prensa
- Servomotor com redutor planetário;
- Sensor de força (1 unidade): célula de carga com capacidade de 1000 kgf com resolução de 0,1 kgf;
- Capacidade máxima de carga: 1000 kgf;
- Velocidade de operação configurável: 0,001 a 10 mm/min;
- Frequência: 1 Hz - Ciclo de 0,1 s de carga e 0,9 s de repouso;
- Curso do pistão: 100 mm;
- Alimentação elétrica: 220 V – 50/60 Hz;
- Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
- Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança);
Um Sistema de Controle de Pressão
- Um filtro com regulador e manômetro;
- Um regulador eletromecânico;
- Um sensor de pressão;
- Um filtro de retorno;
- Capacidade de pressurização: 0 a 500 kPa ( 0 a 5 bar);
- Resolução: 1 kPa;
Não acompanha compressor de ar!
Uma Célula para ensaio triaxial
- Pressão suportada 500 kPa (5 bar);
- Camisa em acrílico;
- Registros de esfera com conexão de engate rápido (câmara, topo e base)
- Eixo guiado de baixo atrito para aplicação de carga;
- Dois sensores de deslocamento com regulagem de altura;
- Para corpos de prova de Ø100 x 200 mm;
- Base e cabeçote em alumínio, tirantes em aço inox;
- Duas pedras porosas sinterizadas de Ø100 mm;
- Duas membranas de látex para corpos de prova de Ø100 mm;
- Quatro anéis o’rings para Ø100 mm.
Acessórios opcionais:
- Moldes tripartidos para corpos de prova de Ø100 x 200 mm e Ø150 x 300 mm;
- Encamisador para corpos de prova de Ø100 x 200 mm e Ø150 x 300 mm;
- Para corpos de prova de Ø150 x 300 mm:
- Base e cabeçote em alumínio de Ø150 mm;
- Duas pedras porosas sinterizadas de Ø150 mm;
- Duas membranas de látex para corpos de prova de Ø150 mm;
- Quatro anéis o’rings para Ø150 mm.
Aplicações
O equipamento MS 151 – Triaxial Dinâmico, permite a realização dos ensaios relacionados a:
- Determinação do módulo de resiliência conforme Normas DNIT134/2018-ME e DNIT 181/2018-ME;
- Determinação da deformação permanente conforme Norma DNIT179/2018-IE,
Sob consulta é possível implementar normas internacionais ou outras condições específicas que se pretenda analisar.
