Bancada Estática

Cód. MS150

O equipamento Bancada Estática é um complemento ao equipamento Triaxial Dinâmico que possibilita a realização de ensaios triaxiais estáticos

Adicionar ao orçamento

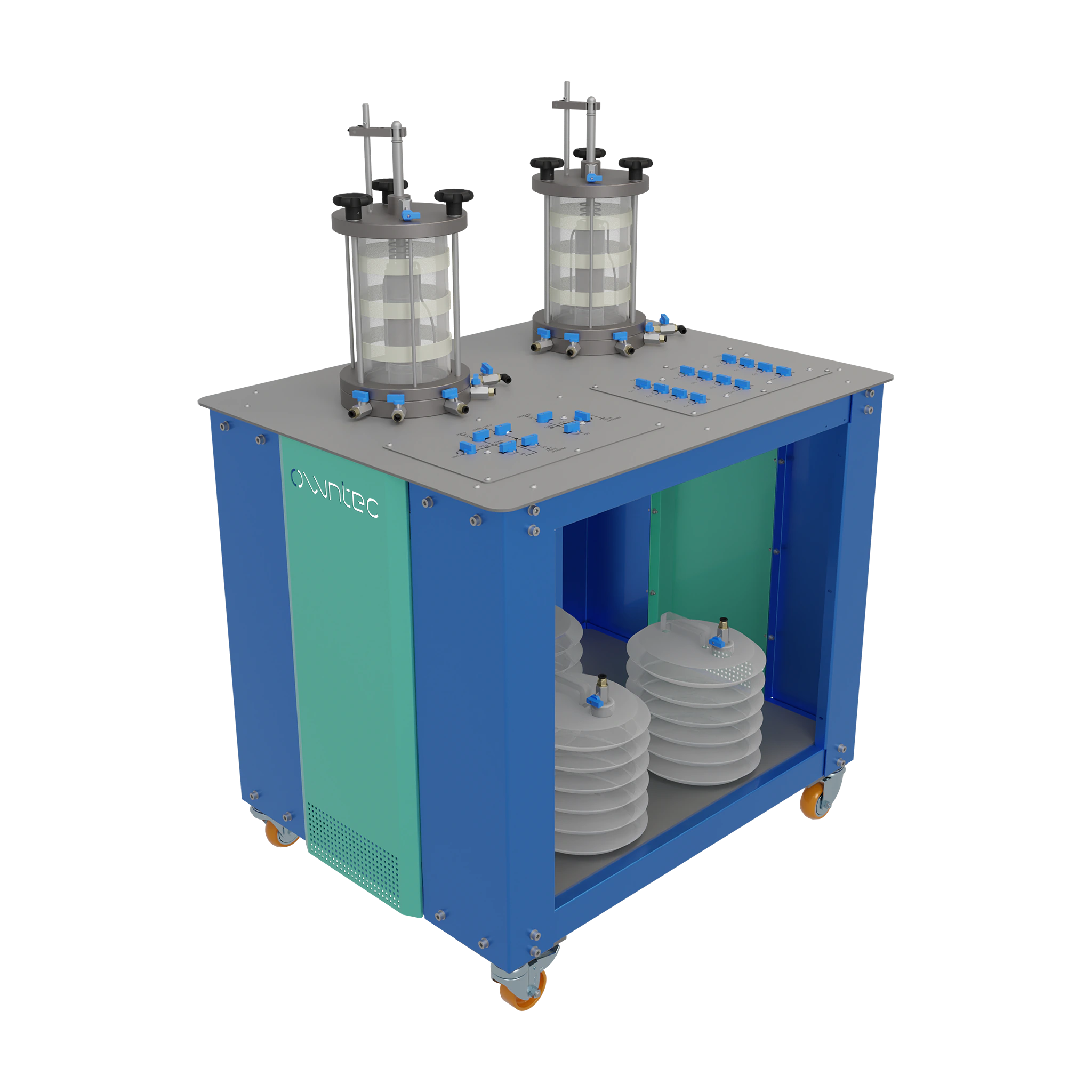

Vista Isométrica Bancada estática - Adensado drenado (CD) - Adensado não drenado (CU) - Não adensado não drenado (UU) - com ou sem saturação - Ensaio adensado anisotropicamente - com ou sem drenagem - Compressão simples - UU - CU - CD - CIU - CID

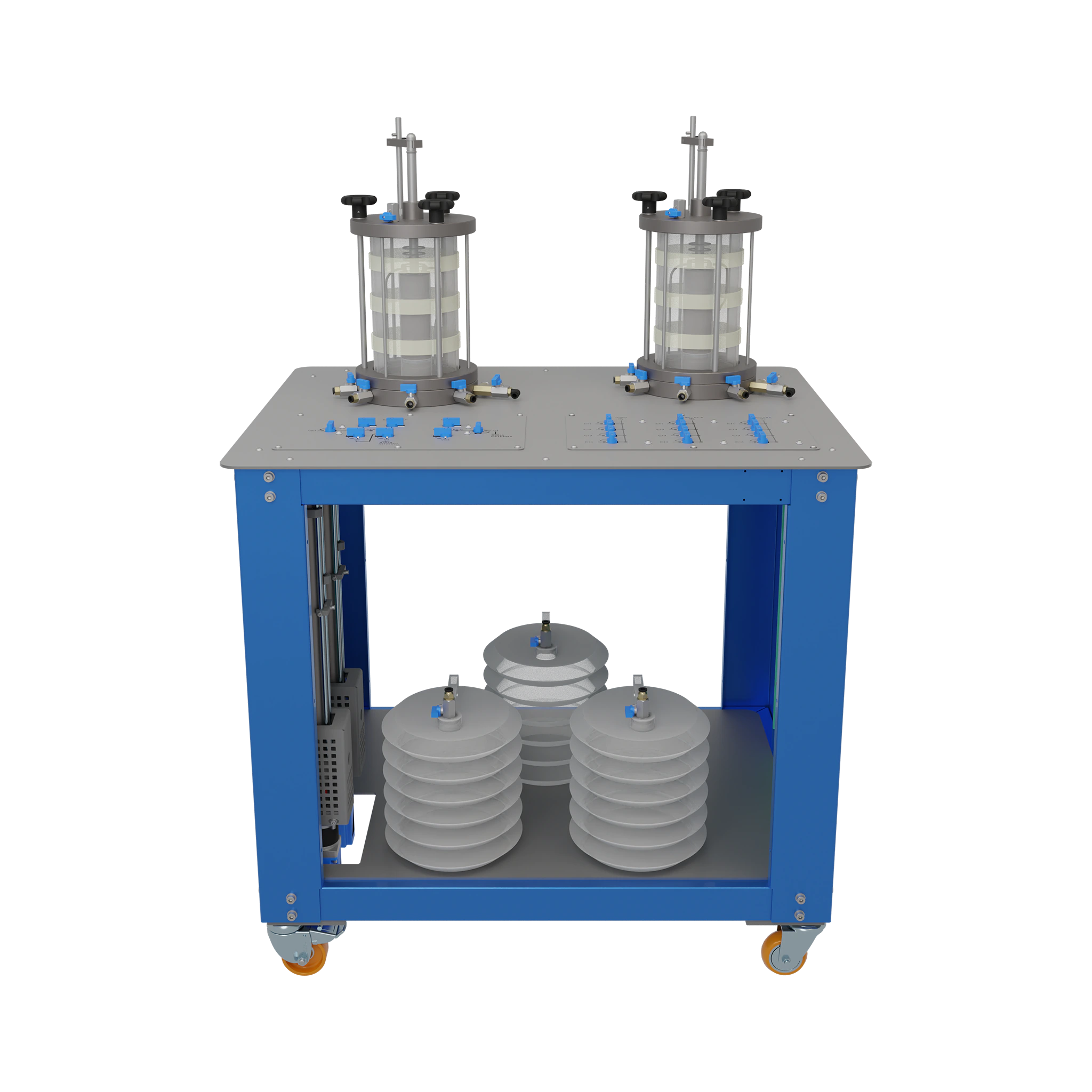

Vista Frontal Bancada estática - Adensado drenado (CD) - Adensado não drenado (CU) - Não adensado não drenado (UU) - com ou sem saturação - Ensaio adensado anisotropicamente - com ou sem drenagem - Compressão simples - UU - CU - CD - CIU - CID
Vista Frontal Direita Bancada estática - Adensado drenado (CD) - Adensado não drenado (CU) - Não adensado não drenado (UU) - com ou sem saturação - Ensaio adensado anisotropicamente - com ou sem drenagem - Compressão simples - UU - CU - CD - CIU - CID
Vista Isométrica Bancada estática - Adensado drenado (CD) - Adensado não drenado (CU) - Não adensado não drenado (UU) - com ou sem saturação - Ensaio adensado anisotropicamente - com ou sem drenagem - Compressão simples - UU - CU - CD - CIU - CID

Descrição

Os solos, de forma geral, apresentam grande variação na sua constituição e nas suas características mecânicas. Além disso, um mesmo solo pode apresentar variações conforme o estado em que se encontra. Desta forma, conhecer o seu comportamento quanto à resistência ao cisalhamento é fundamental para que seja possível realizar estudos e projetos de engenharia. O equipamento MS 150 – Bancada Estática é um complemento ao equipamento MS 151 – Triaxial Dinâmico que possibilita a realização de ensaios triaxiais para a obtenção da resistência ao cisalhamento dos solos, incluindo informações quanto à deformabilidade e/ou poropressões.

A partir da adição da bancada é possível realizar o ensaio triaxial estático, que permite simular diferentes condições de drenagem e níveis de tensão de interesse para o problema geotécnico em estudo, sem imposição prévia do plano de ruptura. O equipamento Triaxial, de maneira prática, fácil e versátil, possibilita realizar a saturação do corpo de prova pelos processos de percolação com pressão positiva e negativa e por contrapressão. É possível realizar os seguintes tipos de ensaios triaxiais estáticos:

  • UU (Q) – ensaio triaxial não-adensado e não-drenado, conforme Norma ASTM D2850-15;
  • CU ou CIU (R) – ensaio triaxial adensado isotropicamente e não-drenado conforme Normas ASTM D4767-11 e ISO-17892-9-2018;
  • CD ou CID (S) - ensaio triaxial adensado isotropicamente e não-drenado conforme Normas ASTM D4767-11 e ISO-17892-9-2018;

Opcionais:

  • CAU - ensaio triaxial adensado anisotropicamente e não-drenado conforme Norma ISO-17892-9-2018;
  • CAD - ensaio triaxial adensado anisotropicamente e drenado conforme Norma ISO-17892-9-2018;
  • CK0U - ensaio triaxial adensado com deformação lateral impedida e não drenado;
  • CK0D - ensaio triaxial adensado com deformação lateral impedida e drenado;
  • E-UU - ensaio triaxial de extensão axial não-adensado e não-drenado;
  • E-CU - ensaio triaxial de extensão axial adensado isotropicamente e nãodrenado;
  • E-CD - ensaio triaxial de extensão axial adensado isotropicamente e drenado;
  • E-CAU - ensaio triaxial de extensão axial adensado anisotropicamente e não-drenado;
  • E-CAD - ensaio triaxial de extensão axial adensado anisotropicamente e drenado;
  • E-CK0U - ensaio triaxial de extensão axial adensado com deformação lateral impedida e não-drenado;
  • E-CK0D - ensaio triaxial de extensão axial adensado com deformação lateral impedida e drenado;
  • EL-UU - ensaio triaxial de extensão lateral não-adensado e não-drenado;
  • EL-CU - ensaio triaxial de extensão lateral adensado isotropicamente e não-drenado;
  • EL-CD - ensaio triaxial de extensão lateral adensado isotropicamente e drenado;
  • EL-CAU - ensaio triaxial de extensão lateral adensado anisotropicamente e não-drenado;
  • EL-CAD - ensaio triaxial de extensão lateral adensado anisotropicamente e drenado;
  • EL-CK0U - ensaio triaxial de extensão lateral adensado com deformação lateral impedida e não-drenado;
  • EL-CK0D - ensaio triaxial de extensão lateral adensado com deformação lateral impedida e drenado.

Complementos de apoio a operação:

  • Saturação por gravidade, por vácuo ou outro sistema de pressões;
  • Saturação por contrapressão com cálculo automático do Parâmetro B;
  • Adensamento Isotrópico pode ser aplicado de duas formas:
    • Incremental;
    • Contínuo;
  • Adensamento Anisotrópico pode ser realizado com as três combinações abaixo:
    • Isotrópico + p’ constante + k constante;
    • k constante;
    • Isotrópico + p’ constante.
  • Controle manual dos CVPs com funcionalidades de manutenção de pressão, medição de volume e avanço e recuo acelerado que permitem um enchimento do sistema de forma rápida;
  • Tela de correções acessível para alteração de valores;
  • Tela de ajustes para definições de aquisição de dados e critérios de finalização de ensaio

Características

O equipamento é composto pela combinação dos seguintes conjuntos: a prensa (MS 151), o painel de comando (MS 151), o sistema de controle de volume e pressão (CVP), as células triaxiais e o software.

O sistema de possui duas unidades de controle de volume e pressão, contendo motores de passo, pistão, cilindro, transdutores de pressão, válvulas e conexões pneumáticas do tipo engate rápido.

Através deste sistema é possível controlar as pressões em diferentes pontos de maneira independente e também efetuar a medição da variação do volume em ensaios específicos. O direcionamento dos fluxos e a medição das pressões é realizado através do manifold. A célula triaxial é composta por uma base e cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Aceita corpos de prova (CPs) com dimensões de Ø50 x 100mm. Possui conectados em sua base registros de esfera com conexões de engate rápido para conexão com a câmara, a base e o topo, permitindo a aplicação e leitura da pressão confinante, da poropressão e do vácuo.

O software integrado ao equipamento (MS 151) permite o controle do ensaio por meio da interface homem-máquina (IHM) do equipamento, onde pode ser realizada a parametrização (definindo o tipo de ensaio, velocidade, curso, pressões etc), o controle da operação (início e finalização do ensaio) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o ensaio).

Dois Sistemas de Controle de Volume e Pressão

  • Cada uma contém os seguintes itens:
  • Um motor de passo e redutor;
  • Um conjunto cilindro e pistão;
  • Capacidade de pressurização: 0 – 1,0 MPa;
  • Capacidade volumétrica: 200 cc;
  • Resolução: 1 KPa / 0,01 cc;
  • Alimentação elétrica: 110/220 V – 50/60 Hz;
  • Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial;
  • Dimensões do equipamento: 740 x 950 x 830 mm (LxCxA).

Manifold

  • Manifold em alumínio;
  • Válvulas de esfera;
  • Três sensores de pressão: -0,1 a 1,0 MPa;

Uma Célula para ensaio triaxial

  • Pressão suportada 1,0 MPa;
  • Camisa em acrílico;
  • Registros de esfera com conexão de engate rápido (câmara, topo e base)
  • Para corpos de prova de Ø50 x 100mm:
    • Base e cabeçote em alumínio de Ø50 x 100 mm;
    • Duas pedras porosas sinterizadas Ø50 mm;
    • Duas membranas de látex para corpos de prova de Ø50 mm;
    • Quatro anéis o’rings para Ø50 mm.

Acessórios opcionais

  • Expansor de membrana látex de Ø35 x 70 mm e Ø50 x 100 mm;
  • Mole bipartido para corpos de prova de Ø35 x 70 mm e Ø50 x 100 mm;
  • Soquetes com energia de compactação de 2,5 kgf ou 4,53 kgf.
  • Para corpos de prova de Ø35 x 70 mm:
    • Base e cabeçote em alumínio de Ø35 x 70 mm;
    • Duas pedras porosas sinterizadas de Ø35 mm;
    • Duas membranas de látex para corpos de prova de Ø35 mm;
    • Quatro anéis o’rings para Ø35 mm.

Aplicações

O equipamento permite a realização de atividades práticas relacionadas abaixo:

  1. Ensaio adensado drenado (CD), com ou sem saturação;
  2. Ensaio adensado não drenado (CU), com ou sem saturação;
  3. Ensaio não adensado não drenado (UU), com ou sem saturação;
  4. Ensaio adensado anisotropicamente, com ou sem drenagem;
  5. Ensaio de compressão simples.

Sob consulta é possível implementar normas internacionais ou outras condições específicas que se pretenda analisar.
