Permeâmetro Guelph
Cód. MS130
Permeâmetro Guelph dá agilidade aos ensaios, menor perturbação do solo e maior faixa de medição, de argila compacta até solos de areia grossa.
Descrição
A condutividade hidráulica do solo é a propriedade que define uma maior ou menor facilidade de percolação da água através dos poros de determinado local. Sendo utilizada em estudos e projetos de canais, sistemas de drenagem, sistemas de irrigação, aterros sanitários, reservatórios entre outros.
Para efetuar a medição dessa propriedade em campo, o Permeâmetro Guelph foi desenvolvido por Reynolds & Elrick em 1983 na Universidade de Guelph - Canadá. É um permeâmetro de poço de sondagem e de carga hidráulica constante que permite a medição da condutividade hidráulica saturada, do potencial de fluxo matricial e do parâmetro da extensão capilar macroscópica, tendo como elemento principal o Frasco de Mariotte.
O permeâmetro é composto por conjunto de tubos transparentes e graduados que permitem a medição da vazão, tendo a possiblidade de escolha entre dois reservatórios. Essa combinação tem como objetivo aumentar a faixa de medição da permeabilidade, possibilitando medições em solos como a argila compacta até solos de areia grossa.
Entre as vantagens da utilização do Permeâmetro Guelph estão a rapidez do ensaio e a menor perturbação do solo.
Características
O equipamento MS130 - Permeâmetro Guelph está acondicionado dois cases para facilitar o transporte. É parcialmente pré-montado em alguns conjuntos além de possuir algumas peças avulsas, acompanha também o equipamento necessário para abertura do poço de sondagem.
O primeiro case, chamado “Permeâmetro Guelph”, possui o permeâmetro propriamente dito, tem os conjuntos e peças conforme segue.
- Um depósito constituído por uma tampa superior e uma inferior montados previamente no reservatório externo e no reservatório interno que é graduado, ambos em acrílico transparente. Possui duas conexões na extremidade superior, uma para a entrada de ar e a outra para conectar uma bomba de vácuo. Na extremidade inferior possui uma válvula responsável por conectar ou isolar o reservatório interno do reservatório externo. E na parte interna está um tubo de ar responsável por manter regular a altura de água no poço de sondagem.
- O conjunto distribuidor é composto por um tubo de acrílico, vedações e o distribuidor.
- O conjunto de estancamento composto pela válvula de estancamento, vedações e um tubo transparente.
- Avulsos estão o tubo graduado do poço e o tubo auxiliar.
- Um tripé de campo de fácil montagem, constituído por uma base de aço e três pés telescópicos que permitem a regulagem da altura com o auxílio de seis manípulos.
- Uma base niveladora que pode ser utilizada sobre o tripé ou diretamente sobre o solo.

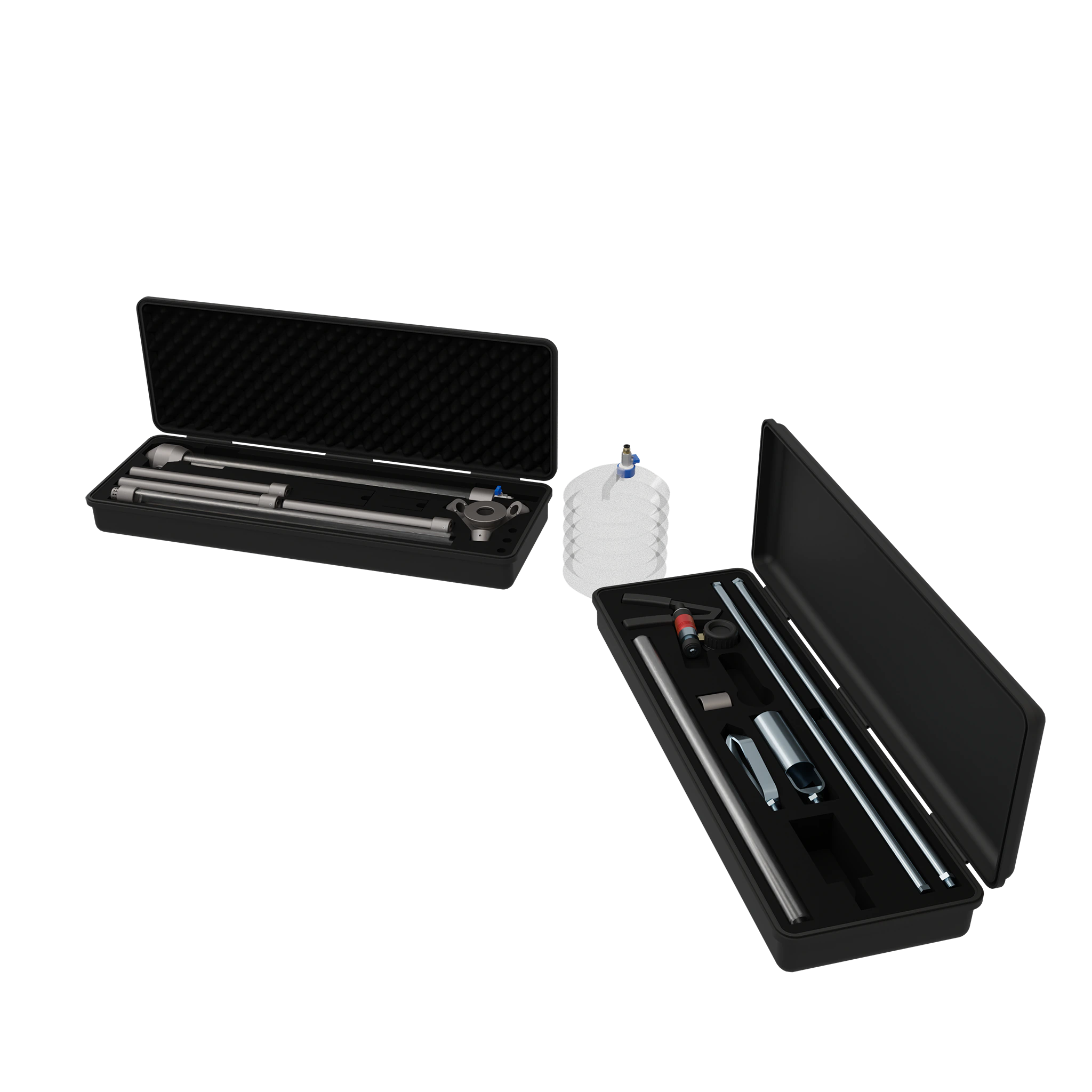

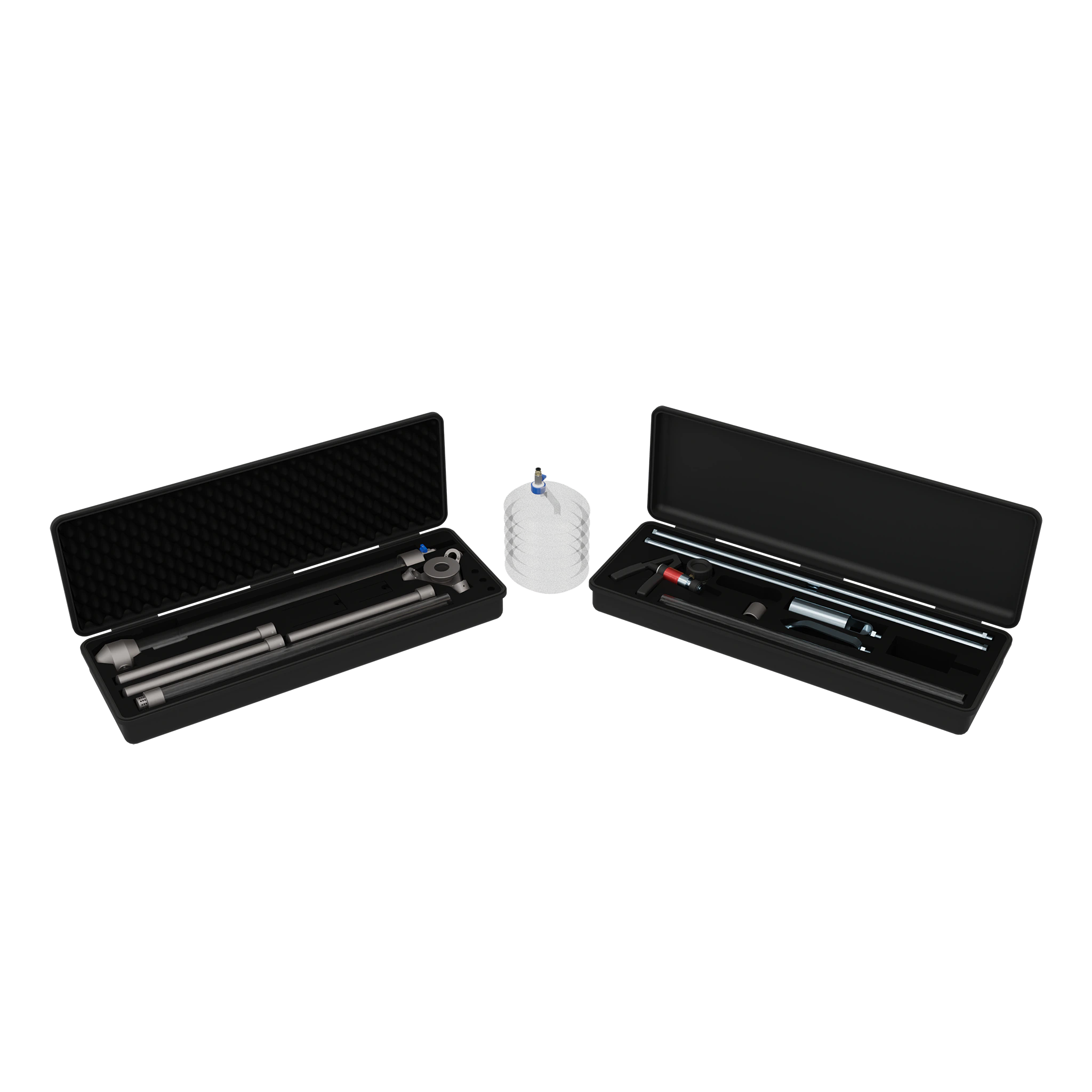

O segundo case, chamado “Permeâmetro Guelph - Trados”, possibilita efetuar a abertura do poço de sondagem no solo e sua regularização para profundidades de até 75cm, com a possibilidade de extensão até 1,5 metros, contendo as peças e conjuntos conforme segue.
- Manipulador, haste padrão e haste de extensão;
- Trado holandês, trado caneco e escova;
- Bomba de vácuo manual com vacuômetro;
- Tubo de extensão e extensão do tubo de ar, ambos em acrílico;
- Um reservatório de campo com capacidade máxima de 20L de água;
- Mangueiras de poliuretano.
Especificações técnicas:
O equipamento MS130 – Permeâmetro Guelph possui as seguintes especificações:
- Case “Permeâmetro Guelph”: 37cm x 14cm x 10,5cm (LxAxC) - 14kg;
- Case “Permeâmetro Guelph Trados”: 37cm x 14cm x 10,5cm (LxAxC) - 11kg;
- Profundidade do poço de sondagem: normal 75cm + extensão 75cm;
- Faixa de carga de água: 3 a 25cm;
- Diâmetro do furo no solo: Ø64mm;
- Reservatório de campo: capacidade máxima 20L;
- Volume de água necessário para uma prática: 3 Litros;
- Faixa de condutividade hidráulica saturada recomendada: 5E-2 cm/s até 2E-6 cm/s;
- Área da seção transversal dos reservatórios combinados (constante X): 29,48 ± 0,15 (1%);
- Área da seção transversal do reservatório interno (constante Y): 3,86 ± 0,04 (2%);
Aplicações
O equipamento MS130 – Permeâmetro Guelph destina-se a medição de parâmetros do solo in situ, possibilitando o cálculo da condutividade hidráulica saturada, do potencial de fluxo matricial e do parâmetro da extensão capilar macroscópica aplicando os conceitos do Método da Simples Carga Hidráulica e do Método da Dupla Carga Hidráulica, também conhecidos como simples estágio e duplo estágio.
A prática dos testes in situ proporciona a compreensão e visualização da dinâmica do processo de percolação com o solo saturado em função do tipo de solo e carga hidráulica aplicada.
