Cisalhamento Automático
Cód. MS100
O equipamento Cisalhamento Automático permite produzir diferentes condições para estudo do comportamento do solo em ensaios de cisalhamento (DS) e adensamento (ODC).
Descrição
Os solos apresentam grande variação na sua constituição e nas suas características mecânicas. Por isso, conhecer o seu comportamento é fundamental para que seja possível o correto dimensionamento das mais variadas estruturas de engenharia que envolvem os solos.

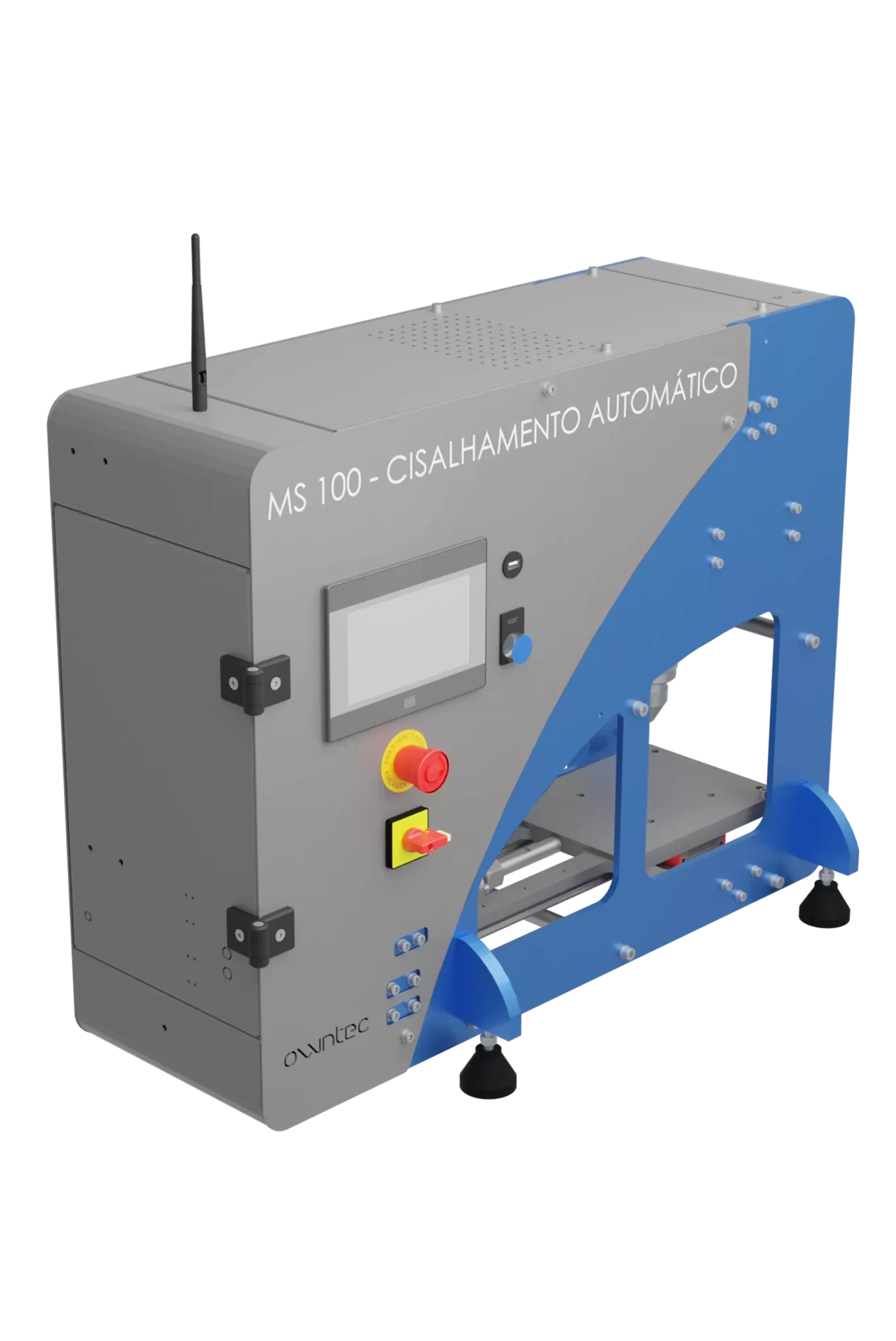

Destinado a realizar a determinação da resistência do solo ao cisalhamento em laboratório, o equipamento MS100 – Cisalhamento Automático permite produzir diferentes condições para estudo do comportamento do solo durante os testes. Assim o equipamento permite a realização de atividades práticas de observação e caracterização do comportamento dos solos durante o seu cisalhamento, possibilitar estabelecer as relações necessárias para adensamento destes comportamentos, além de permitir a determinação do coeficiente de permeabilidade dos solos.
Características
Equipamento constituído por uma bancada móvel e uma estrutura em aço que dá suporte ao sistema de movimentação e aplicação da carga de adensamento e cisalhamento na amostra, ao conjunto para aplicação de carga estática sobre a amostra e ao conjunto de sensores.
Os sistemas de movimentação e aplicação da carga, tanto de adensamento como de cisalhamento da amostra possibilita a realização de ensaios com diferentes velocidades, selecionadas de forma fácil na IHM (Interface Homem-Máquina) do equipamento.
Na IHM do equipamento é realizada toda a parametrização (velocidade de operação, curso máximo de deslocamento, etc.), controle da operação do equipamento (início e fim do ensaio) e o monitoramento de variáveis relacionadas ao ensaio (apresentação numérica e gráfica de variáveis como deslocamentos e tensões aplicadas).
Aplicação de carga é totalmente automatizada, onde os motores de passo efetuam a aplicação de uma carga vertical constante sobre a amostra durante a realização do ensaio. As medições realizadas pelas células de carga instaladas no sistema permitem o ajuste do motor de passo em tempo real. A plataforma de ensaio é posicionada sobre guias lineares para facilitar o manuseio das células de adensamento e cisalhamento no equipamento.
O painel de comando do equipamento segue as normas de segurança, sendo a alimentação elétrica realizada por um cabo multipolar com plug industrial e possuindo interruptor diferencial residual (IDR), disjuntores, contactoras de segurança, relé de segurança, chave geral de energização com bloqueio, botão de emergência com trava, botão de reset do relé de segurança e uma entrada USB.
Este equipamento possui dois modos de aquisição dos dados registrados no painel de instrumentos: podem ser enviadas para pendrive e também monitoradas através do Sistema de Gerenciamento de Laboratórios (SGL) Ownlab na nuvem, acessada no navegador em um computador ou smartphone. Os relatórios gerados nas práticas são salvos no SGL e podem ser baixados e compartilhados via e-mail, WhatsApp, etc.
O equipamento MS 100 – Cisalhamento Automático apresenta como características e especificações técnicas:
• Estrutura: Chapa de aço pintada;
• Peso total do equipamento: 110 kg;
• Dimensões: 860mm x 406mm x 834mm (LxPxH);
• Pés niveladores: Borracha, com parafuso de rosca 3/8”;
• Gaveta de Cisalhamento extensível para manuseio do Corpo de Prova;
• Cisalhamento e Adensamento controlados por Motores de Passo;
• Alimentação: 220V;
• IHM WEG 7”;
• Controle por Carga e/ou Deformação;
• Ensaios Adensamento:NBR 16853-2020, DNER-IE 005-94, ASTM D2435M-11;
• Ensaios Cisalhamento: BS 1377-7, ASTM D3080;
• Ensaio de Permeabilidade do Solo: NBR 14545 (acessório opcional).
Eixo horizontal
• Curso: 50mm (-25mm a +25mm);
• Velocidade mínima: 0,001mm/min;
• Velocidade máxima: 30mm/min;
• Célula de Carga: Tipo S de 500Kgf;
• Resolução: 62,5g.
Eixo vertical
• Curso: 50mm;
• Velocidade mínima: 0,001 mm/min;
• Velocidade máxima: 30 mm/min;
• Célula de Carga: Tipo Pancake de 1000Kgf;
• Resolução: 15,625g.
Acessórios opcionais - Cisalhamento
• Caixa de Cisalhamento;
• Célula de Cisalhamento □ 100x20mm;
• Célula de Cisalhamento □ 80x20mm;
• Célula de Cisalhamento □ 60x20mm;
• Células de Cisalhamento Especiais (conforme necessidade do cliente).
Acessórios opcionais - Adensamento
• Célula de Adensamento de ø 50,5mm;
• Célula de Adendamento modular, diâmetros ø50,5;
ø61,5; ø71,4; ø79,8 e ø 112,9mm;
• Células de Cisalhamento Especiais (conforme necessidade do cliente).
Outros acessórios opcionais
• Ensaio de Permeabilidade do Solo: Bureta Analógica ou Automática;
• Bancada de Apoio.
Aplicações
O equipamento MS 100 – Cisalhamento Automático permite a realização dos ensaios relacionados a:
• Ensaios Adensamento: NBR 16853-2020; DNER-IE 005-94; ASTM D2435M-11;
• Ensaios Cisalhamento: BS 1377-7; ASTM D3080;
• Ensaios Permeabilidade do Solo: NBR 14545.
