Estudo do Tubo de Venturi
Cód. MF06
Descrição
As inúmeras aplicações do tubo de Venturi, o tornam de grande interesse de estudo, assim compreender o seu funcionamento é primordial, para sua correta utilização nas mais diversas situações.
A aplicação da equação de Bernoulli, no estudo relacionado ao tubo de Venturi, a partir de práticas no equipamento, possibilita ao estudante presenciar no ambiente de laboratório, os fenômenos que ocorrem no cotidiano.
Neste sentido, o equipamento MF06 Estudo do Tubo de Venturi permite, a realização de práticas demonstrativas, na área da mecânica dos fluidos, especialmente o estudo do tubo de Venturi, sendo um importante recurso didático de apoio, as atividades de ensino.
Características

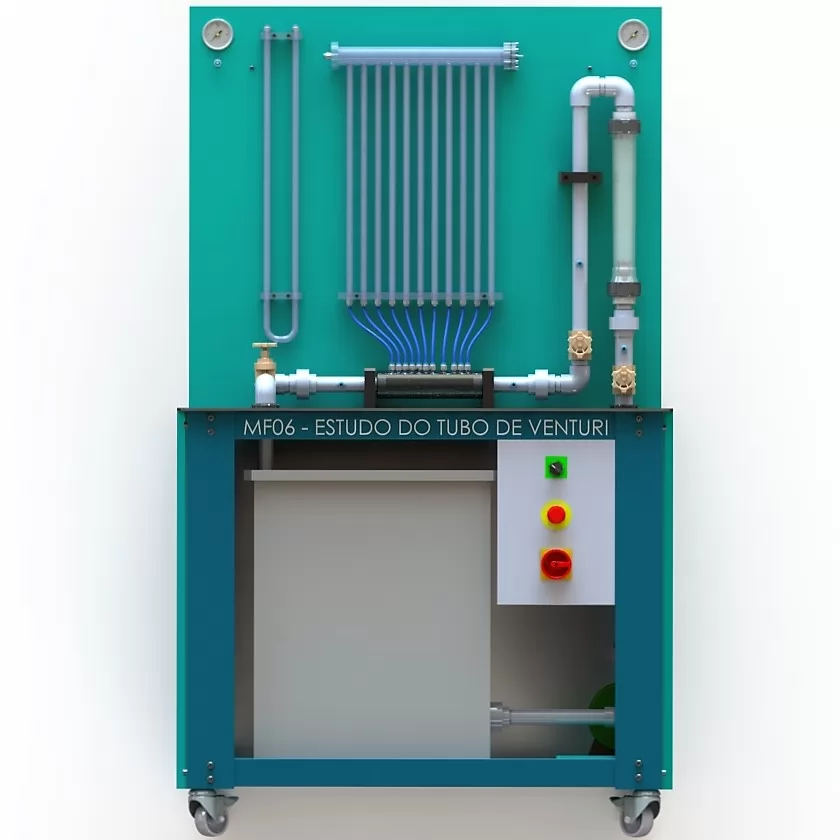

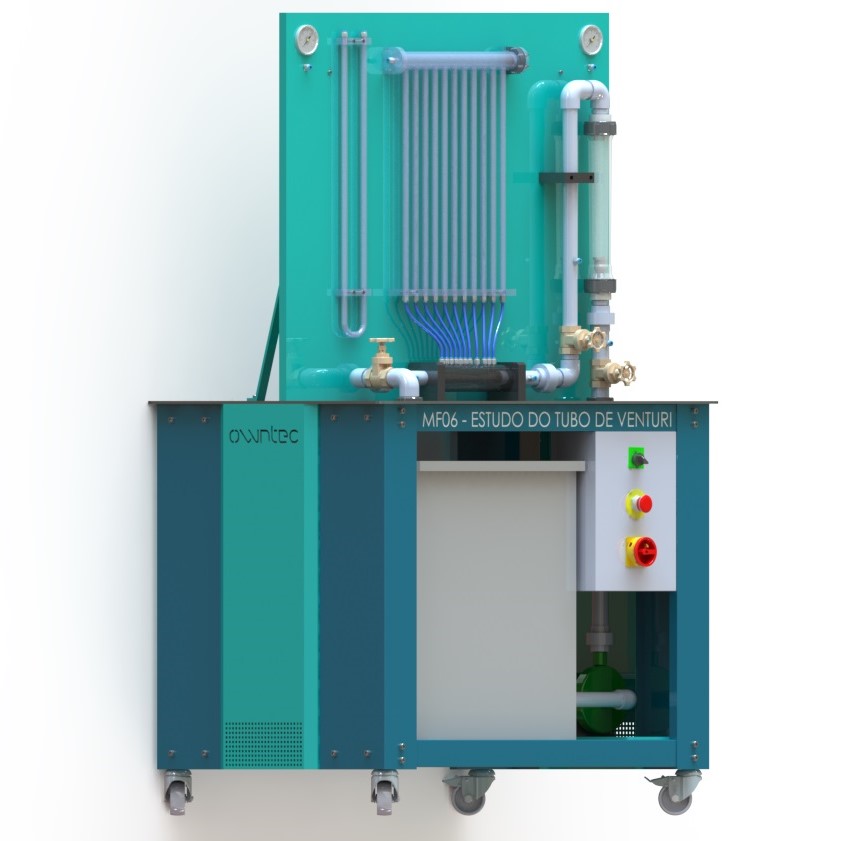

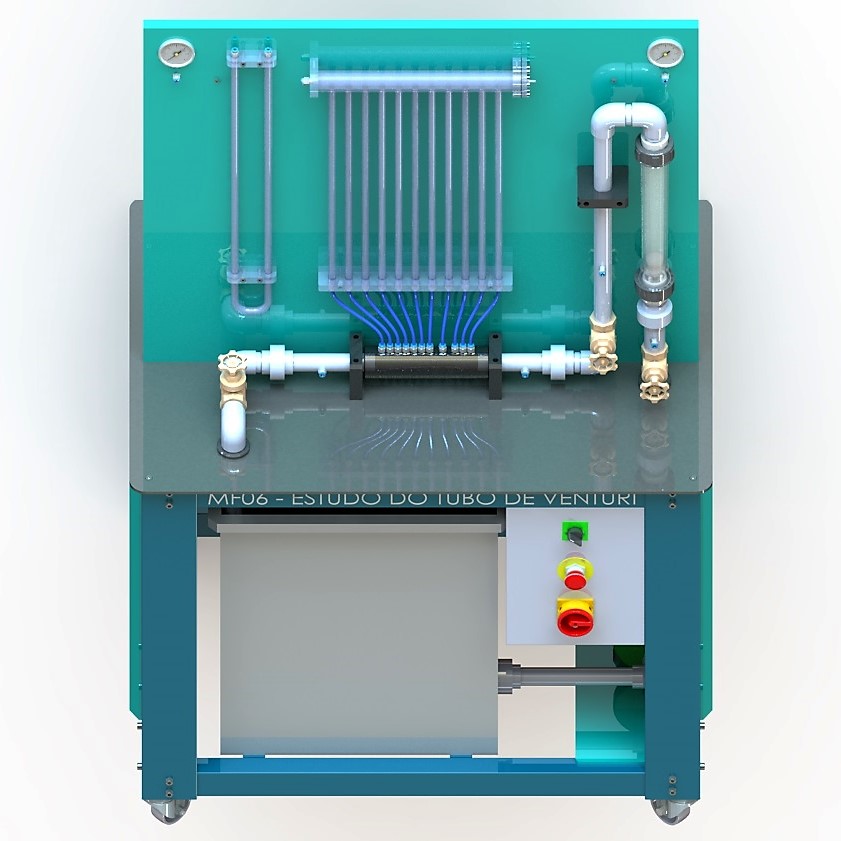

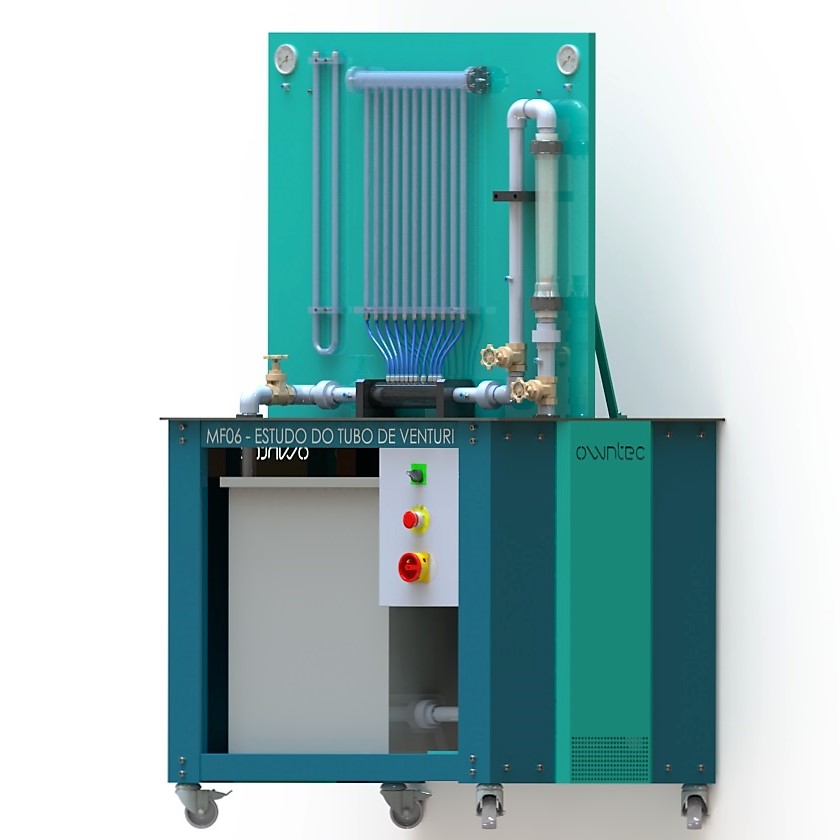

O equipamento é constituído por uma estrutura e tampo em aço, que proporciona robustez e suporte ao reservatório de água, a motobomba, ao quadro de comando elétrico, as tubulações, ao painel piezométrico, ao manômetro diferencial de coluna de fluido ao rotâmetro e demais componentes.
O sistema de fornecimento de fluxo, integrado a bancada, é composto por reservatório de fluido, motobomba e um conjunto de válvulas e tubulação de pvc branco com conexões roscáveis.
A vazão e a pressão aplicada ao tubo de Venturi, durante os experimentos, é regulada pela abertura e fechamento de válvulas, na tubulação do equipamento. Um rotâmetro é utilizado para determinação do fluxo pelo tubo de Venturi.

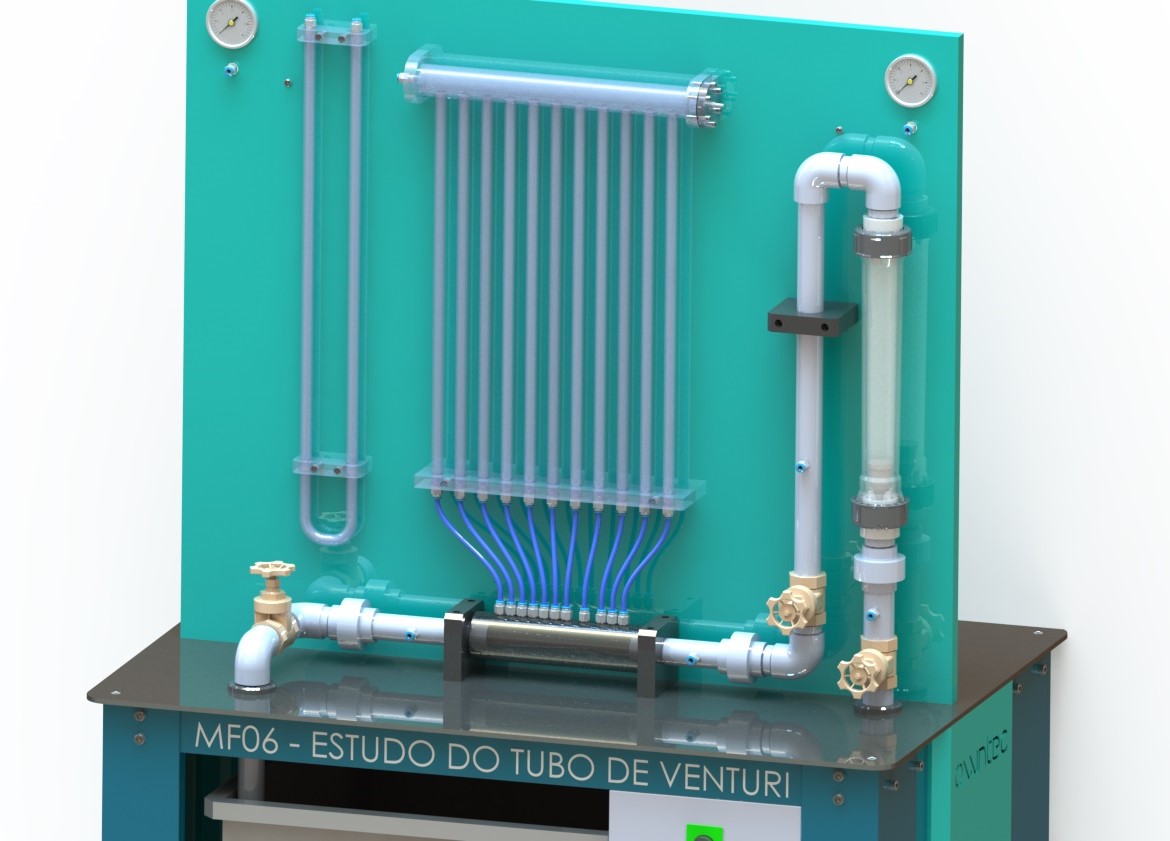

O tubo de Venturi, é de material transparente para visualização do fluxo, e possui onze pontos de tomadas de pressão ao longo de sua extensão. Os pontos de tomada de pressão são conectados ao painel piezométrico do equipamento.
O painel piezométrico que compõe o equipamento, é confeccionado em tubos de acrílico transparente, com onze piezômetros interligados a uma câmara de pressão.
A câmara de pressão possui um ponto para conexão ao manômetro de coluna de fluido ou manômetro de Bourdon, para avaliação da pressão interna na câmara.
Pontos de tomada de pressão instalados nas tubulações, permitem quantificar a pressão com utilização do manômetro de coluna de fluido ou manômetros de Bourdon.
A alimentação elétrica do equipamento, é realizada a partir de um cabo multipolar e plug industrial.
O acionamento da motobomba é realizada por meio do painel de comando equipado com botão liga/desliga, chave de emergência, contatora, relé térmico e disjuntor diferencial residual.
O equipamento disponibiliza os recursos necessários, ao desenvolvimento de atividades práticas de estudo, do tubo de Venturi, possibilitando aos alunos desenvolverem um conjunto de competências pertinentes ao tema.
Especificações técnicas
- Dimensões do equipamento: 1050mm x 750mm x 1750mm (LxPxH);
- Tubo de Venturi confeccionada em material transparente;
- Rotâmetro para indicação da vazão;
- Reservatório de fluido em aço inox;
- Sistema de fornecimento fluxo integrado ao equipamento;
- Motobomba com voluta e rotor em alumínio;
- Motobomba com vazão de 3,4m³/h à 12mca;
- Quadro de comando elétrico conforme NR12.
Aplicações
O equipamento MF06 Estudo do Tubo de Venturi, permite a realização de atividades práticas de apoio, as abordagens teóricas relacionadas a:
- Características construtivas do tubo de Venturi;
- Características da linha piezométrica do tubo de Venturi;
- Coeficiente de descarga do tubo de Venturi;
- Calibração do tubo de Venturi;
- Medida de vazão com Rotâmetro;
- Perda de carga no tubo de Venturi;
- Medida de pressão com manômetro de Bourdon;
- Medida de pressão diferencial com manômetro de coluna de fluído;
- Perda de carga em um sistema de tubulação;
- Curva vazão x pressão manométrica de uma bomba centrífuga.
