Estudo de Bomba Centrífuga
Cód. MF02
Descrição
Amplamente utilizada nos mais variados processos, as bombas centrífugas possuem peculiaridades construtivas e operacionais, que as diferem das demais bombas hidráulicas. Assim conhecer sua construção e suas características operacionais, são fundamentais para que seja possível o desenvolvimento de novos projetos destas máquinas, bem como sua correta seleção e utilização.
Desenvolvida para produzir em ambiente de laboratório, diversas condições de operação, o equipamento é dotado de um conjunto de componentes que permite, por meio de sua work station, a parametrização de operação, o controle da operação, o monitoramento das grandezas de estudo envolvidas, a apresentação gráfica das grandezas monitoradas e a gravação dos dados obtidos durante as atividades de práticas de estudo.
O equipamento MF02 Estudo de Bomba Centrífuga é um recurso didático que permite, o estudo da bomba centrífuga em variadas condições de operação, possibilitando aos alunos desenvolverem um conjunto de competências sobre a construção, instalação, operação e manutenção das bombas centrífugas.
Características

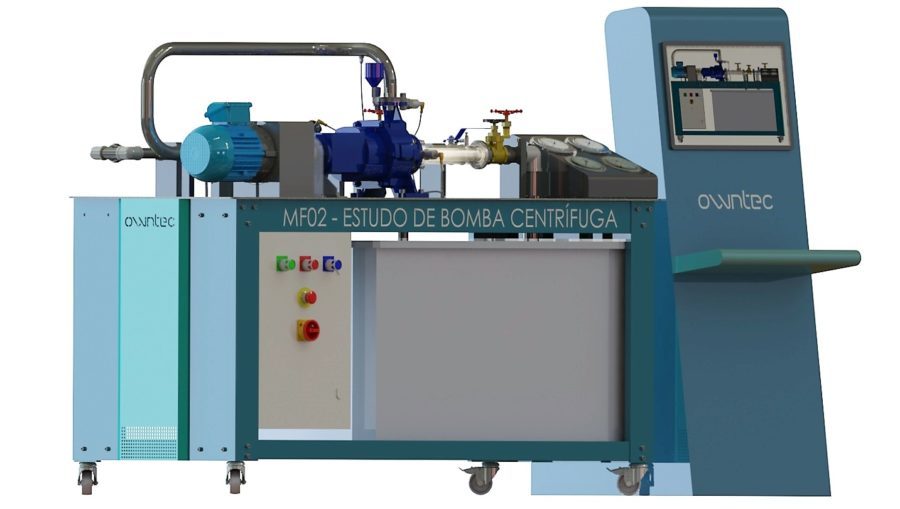

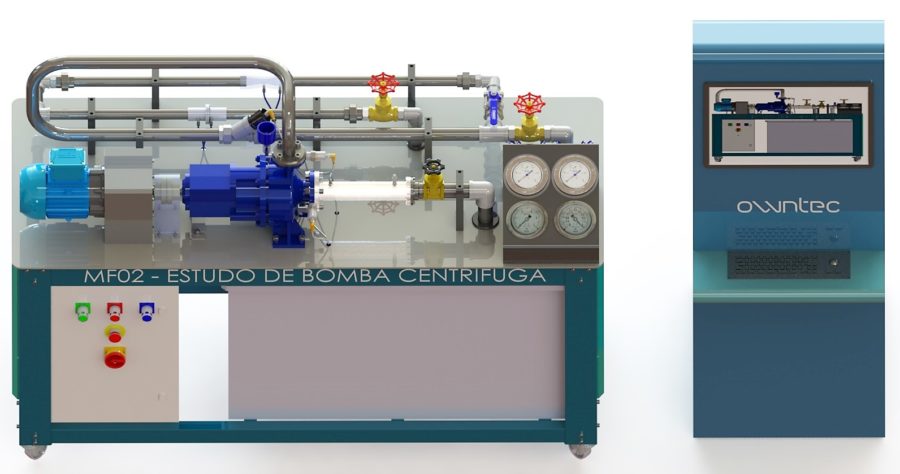

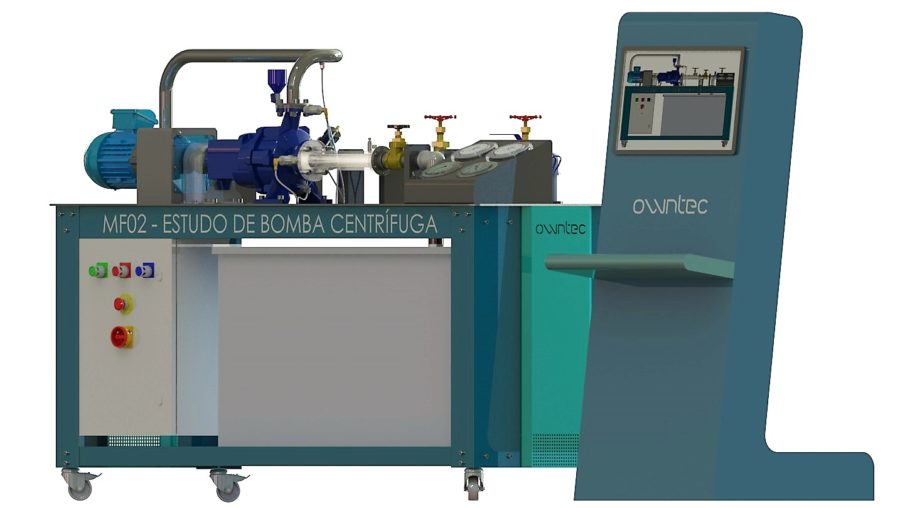

O equipamento é constituído por uma estrutura e tampo em aço, com rodízios para facilitar sua mobilidade. Esta estrutura dá suporte a bomba centrífuga, ao dinamômetro, ao motor elétrico, as tubulações, ao reservatório de água, ao quadro de comando elétrico e demais componentes.
A bomba centrífuga utilizada, é comumente encontrada em instalações de bombeamento, apresenta características construtivas e operacionais, que possibilita aos estudantes se familiarizarem com a sua utilização.
O motor elétrico do equipamento é controlado por meio de inversor de frequência, para operar o rotor da bomba em diferentes velocidades variando assim suas características operacionais, que são parametrizadas, monitoradas e armazenadas pela work station.
O dinamômetro do equipamento permite, quantificar grandezas como o número de rotações do rotor, o torque e a potência mecânica exigida pela bomba.
A tubulação de recalque utilizada no equipamento é de aço inox, com acabamento polido e com conexões por roscas ou flanges, as quais conferem ao equipamento além excelente aparência, maior resistência e durabilidade.
A tubulação de sucção é de material transparente próximo à entrada da bomba, para possibilitar a observação dos fenômenos relacionados a cavitação e pseudocavitação.
O conjunto de componentes eletroeletrônicos e sensores instalados no equipamento são de padrão industrial, permitem obter e coletar dados das grandezas mecânicas, como torque, potência, rotação do eixo e das grandezas hidráulicas de vazão e pressão.
O motor elétrico do equipamento é controlado por inversor de frequência, que fornece as grandezas elétricas de frequência, tensão, corrente e potência para a determinação do rendimento do conjunto motor e bomba.
Uma work station permite, a parametrização de operação do motor, o acionamento, a apresentação numérica das grandezas, a apresentação de gráficos das grandezas em estudo e o armazenamento de dados para posterior análise.
O equipamento permite a realização de inúmeros estudos e discussões, que auxiliam a compressão dos fenômenos envolvidos na utilização de bombas centrífugas, sendo um importante recurso didático na realização de atividades práticas de ensino.
Especificações técnicas
Dimensões do equipamento: 1850mm x 750mm x 1400mm (LxPxH);
Dimensões da work station: 600mm x 825mm x 1500mm (LxPxH);
Potência do motor: 4cv;
Vazão máxima: 7,5 m³/h;
Pressão máxima: 40 mca;
Quadro de comando conforme NR12.
Aplicações
O equipamento MF02 Estudo de Bomba Centrífuga, permite a realização de atividades práticas de apoio as abordagens teóricas relacionadas a:
- Concepção e construção da bomba centrífuga;
- Vedações de uma bomba centrífuga;
- Instalação da bomba centrífuga;
- Escorva da bomba centrífuga;
- Partida e parada de operação da bomba centrífuga;
- Manutenção e solução de problemas em bombas centrífugas;
- Critérios de seleção de bombas centrífugas;
- Características de funcionamento de bombas centrífugas;
- Conversão entre pressão e altura manométrica em instalações hidráulicas;
- Medição da pressão e altura manométrica;
- Medição de vazão com sensores eletrônicos;
- Determinação do NPSH (Net Positive Suction Head) disponível;
- Determinação do NPSH (Net Positive Suction Head) requerido pela bomba;
- Cavitação e demonstração da cavitação;
- Pseudo-cavitação e demonstração da pseudo-cavitação em bomba centrífuga;
- Torque e potência mecânica requerida pela bomba centrifuga;
- Construção de curvas características vazão x pressão;
- Construção de curvas características vazão x NPSH requerido;
- Construção de curvas características vazão x potência requerida;
- Determinação do rendimento da bomba centrífuga;
- Medição de vazão com tubo de Venturi e manômetro diferencial tipo Bourdon;
- Medição de vazão com placa de orifício e manômetro diferencial tipo Bourdon.
