Elemento Bender
Cód. EB01
O equipamento Elemento Bender é utilizado para realizar ensaios em diversos tipos de solos, gerando ondas mecânicas que permitem a execução de ensaios não destrutivos. Esse equipamento possibilita a aplicação de diferentes frequências para estudar o comportamento dos solos.
Descrição
Os solos, de forma geral, apresentam grande variação na sua constituição e nas suas características mecânicas. Além disso, um mesmo solo pode apresentar diferentes comportamentos conforme sua história de tensões e o estado de tensões em que se encontra nanatureza. Assim, descobrir o módulo cisalhante (Gmax) do solo é importante pois nos ajuda a entender o comportamento elástico do solo e avaliar sua resposta a carregamentos dinâmicos, como terremotos, veículos em movimento, vibrações, entre outros.
Destinado a realizar ensaios nos mais diversos tipos de solos, o equipamento EB01 – Elemento Bender gera a aplicação de ondas mecânicas (vibrações), sendo que a medição da velocidade destas ondas está relacionada com as propriedades elásticas do corpo de solo. O equipamento Elemento Bender produz um ensaio não destrutivo realizado em amostras de solo para determinar o módulo cisalhante (Gmax), possibilitando o emprego de diferentes frequências
para estudo do comportamento dos solos, tanto em amostras remoldadas como as obtidas por amostragem do tipo indeformada. Isso permite a obtenção de parâmetros para observação e caracterização do comportamento dos solos, além de possibilitar estabelecer as relações necessárias para compreensão deste comportamento.
Características

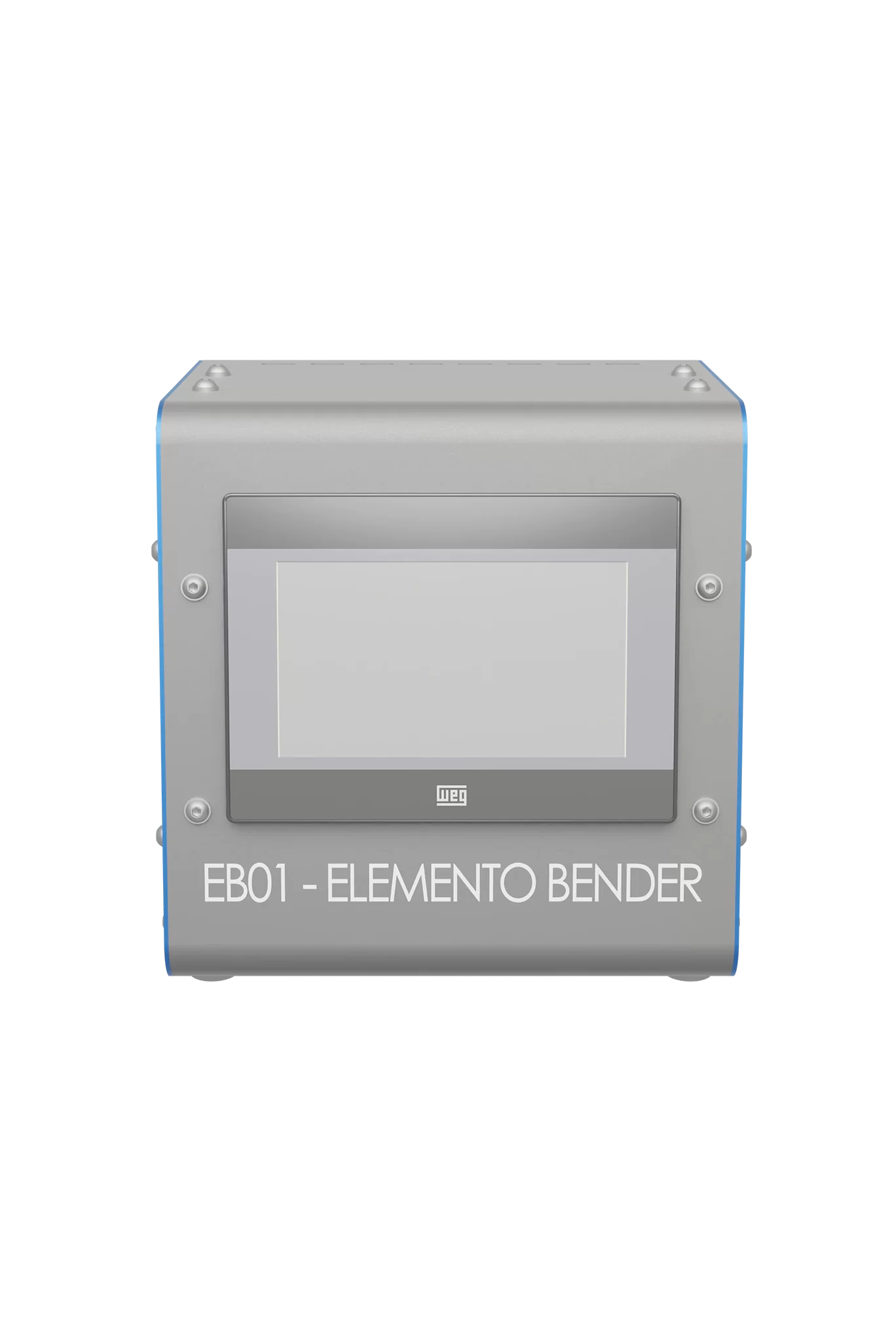

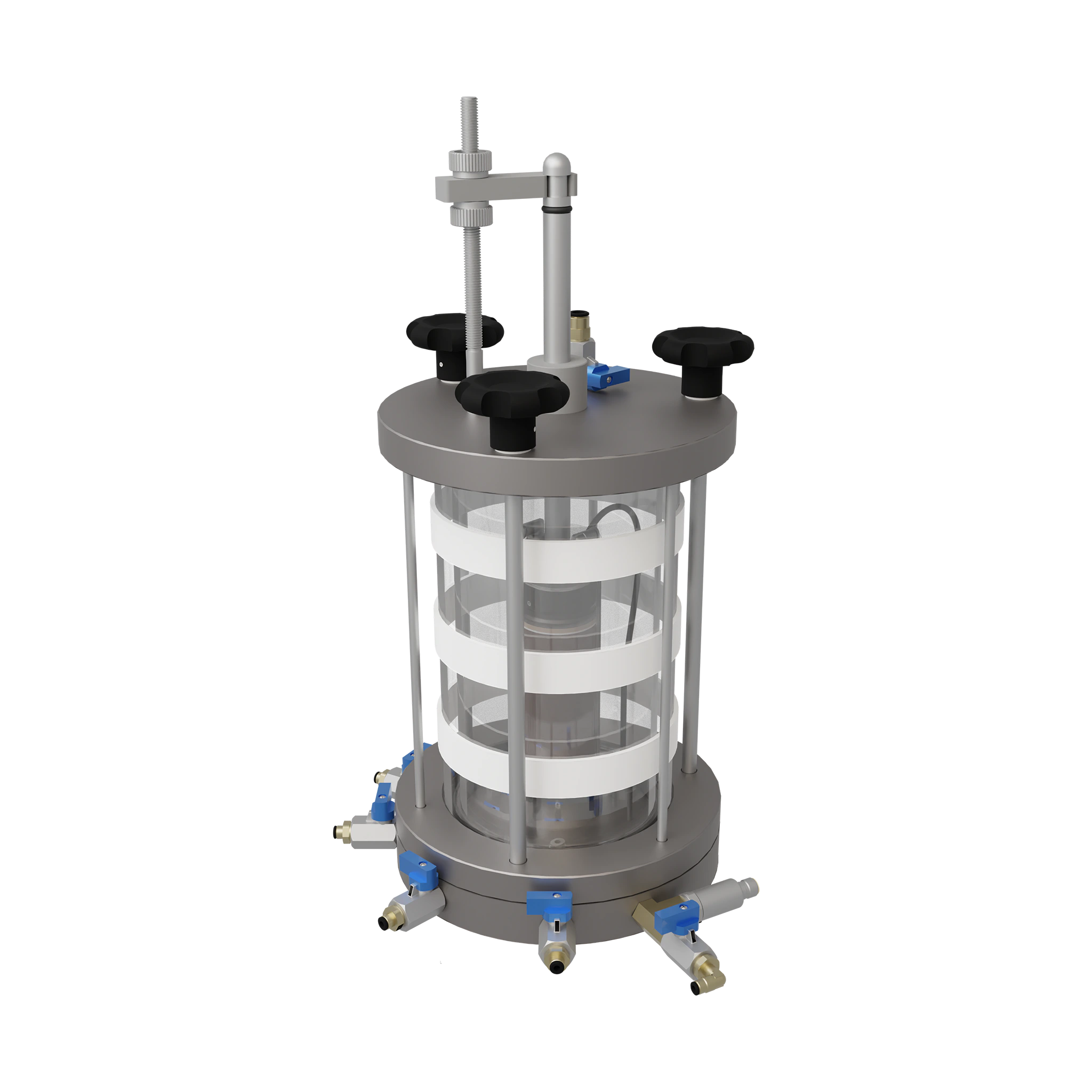

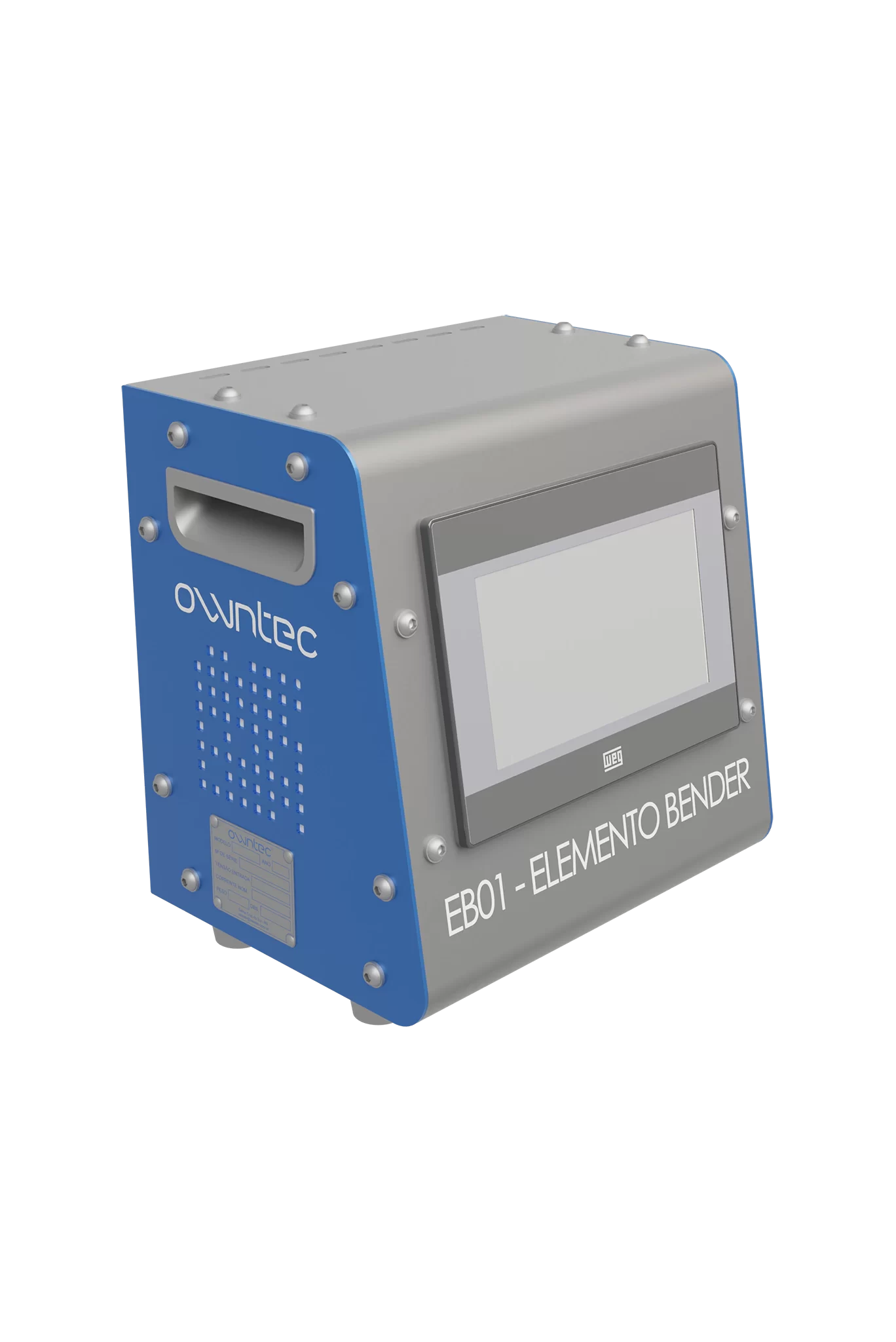

Equipamento constituído por uma central de aquisição de dados, um conjunto de caps de bancada e outro conjunto de caps para a câmara Triaxial.
Os caps e insertos são fabricados com uma liga de alumínio nobre e revestidos por anodização a frio, tornando-os leves e resistentes às mais diversas condições a que são expostos. Já o top cap de bancada, por não sofrer cargas externas ou pressão, é fabricado a partir de poliacetal, tendo um peso menor ainda que os de alumínio.
Os dados obtidos durante os testes são armazenados em arquivo com formato compatível com planilhas Excel, em uma mídia (pen drive) para posterior utilização em análise mais detalhadas.
O equipamento EB01 – Elemento Bender apresenta como características e especificações técnicas:
Gerais
• Dimensões totais: 365 x 210 x 320 mm (LxCxA);
• Interface Homem-Máquina (IHM) 7” touchscreen;
• Peso: 5,4 kg;
• Uma entrada para pendrive;
• Alimentação elétrica: 100 / 240 V – 50/60 Hz;
• Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
Geração e Aquisição de Ondas
• Tipo de onda: Senoidal;
• Modo de pulsos: Múltiplos, limitado a 32 fotos de mil pontos;
• Amplitude: ±10 a 30 Volts;
• Frequência: 1 a 25 kHz;
• Aquisição de dados: 2 MSa/s;
• Resolução de geração: 12 bits;
• Resolução de aquisição: 16 bits;
• Ganho: 200x, 250x, 330x e 500x;
• Inversão de sinal: Sim;
Top e Base Caps
• Modelos: Bancada e Triaxial;
• Diâmetro (Bancada): Ø35 e Ø50 mm;
• Diâmetro (Triaxial): Ø50 mm;
• Pressão de trabalho (Triaxial): 1,6 MPa;
• Piezos substituíveis.
Aplicações
O equipamento EB01 - Elemento Bender permite a realização do ensaio de determinação do módulo cisalhante conforme norma D8295-19.
